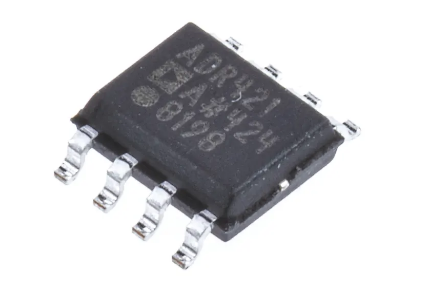

ADR421ARZ
- 厂商名称ADI
- 元件分类电压基准芯片
- 中文描述电压基准，SOIC封装，±0.13%精确度，10mA最大输出，8引脚
- 英文描述V-Ref Precision 2.5V 10mA 8-Pin SOIC N Tube
- 数据手册ADR421ARZ数据手册Datasheet PDF
- 在线购买
ADR421ARZ概述
ADR421ARZ是一款超精密，第二代eXtra注入结型FET(XFET)电压基准，具有低噪声，高精度与出色的长期稳定性，SOIC与MSOP占位面积.温度漂移曲率校正技术与XFET技术最大限度地降低了电压随温度变化的非线性特性.XFET架构为带隙基准提供了优秀的精度与热滞后性.它还可工作于更低的功率与电源裕量，和隐埋式齐纳基准相比.调节端子也可用于将输出电压调整至±0.5％的范围，不会影响其他性能.
低噪声(0.1至10Hz)
3ppm/°C低温度系数
50ppm/1000小时长期稳定性
70ppm/mA负载调节
35ppm/V线路调节
40ppm低滞后性(典型值)
最大0.5mA静态电流
10mA高输出电流
应用
自动化与过程控制，医用，通信与网络
低噪声(0.1至10Hz)
3ppm/°C低温度系数
50ppm/1000小时长期稳定性
70ppm/mA负载调节
35ppm/V线路调节
40ppm低滞后性(典型值)
最大0.5mA静态电流
10mA高输出电流
应用
自动化与过程控制，医用，通信与网络
ADR421ARZ中文参数
| 标称电压 | 2.5V | 引脚数目 | 8 |
| 封装类型 | SOIC | 线路调节 | 35 ppm/V |
| 参考类型 | 固定 | 负荷调节 | 70 ppm/mA |
| 初始精确度 | ±0.13 % | 尺寸 | 5 x 4 x 1.5mm |
| 安装类型 | 表面贴装 | 宽度 | 4mm |
| 拓扑 | 串联 | 最低工作温度 | -40 °C |
| 最大输出电流 | 10mA | 高度 | 1.5mm |
| 最大输入电压 | 18 V | 最高工作温度 | +125 °C |
| 最小输出电压 | 2.497 V | 长度 | 5mm |
| 最大输出电压 | 2.503 V |

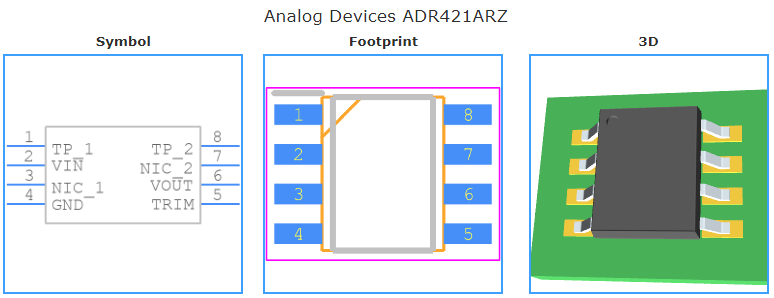

ADR421ARZ引脚图
