MAX485CSA+
- 厂商名称Maxim
- 元件分类RSS422/485
- 中文描述收发器，RS422，RS485，4.75V-5.25V电源，1驱动器，NSOIC-8
- 英文描述IC TRANSCEIVER HALF 1/1 8SOIC
- 数据手册MAX485CSA+数据手册Datasheet PDF
- 在线购买
MAX485CSA+概述
MAX485CSA+T是一款低功耗RS485/RS422收发器，8引脚NSOIC封装.它包含一个驱动器和一个接收器.压摆率不受限制，可以传输高达2.5Mbps的数据.该驱动器受短路电流限制，并通过将驱动器输出配置为高阻抗状态的热关断电路来防止功率消耗过大.它具有故障安全电路，当接收器输入开路时，它具有逻辑高接收器输出.
供电电压范围4.75V至5.25V
运行温度范围0°C至70°C
设计用于半双工通信
具有接收器/驱动器启用功能
静态电流为300?A
总线上支持多达32个收发器
应用
通信与网络，工业
供电电压范围4.75V至5.25V
运行温度范围0°C至70°C
设计用于半双工通信
具有接收器/驱动器启用功能
静态电流为300?A
总线上支持多达32个收发器
应用
通信与网络，工业
MAX485CSA+中文参数
| 发送器数目 | 1 | 接收器信号类型 | 差分 |
| 封装类型 | SOIC | 最低工作温度 | 0 °C |
| 安装类型 | 表面贴装 | 最高工作温度 | +70 °C |
| 引脚数目 | 8 | 长度 | 5mm |
| 接收器数目 | 1 | 宽度 | 4mm |
| 典型单电源电压 | 5 V | 每线路的接收器数目 | 32 |
| 数据速率 | 2.5Mbps | 电源类型 | 单 |
| 收发器数目 | 1 | 每线路的驱动器数目 | 32 |
| 接口标准 | RS-422，RS-485 | 尺寸 | 5 x 4 x 1.5mm |
| 发送器信号类型 | 差分 | 高度 | 1.5mm |

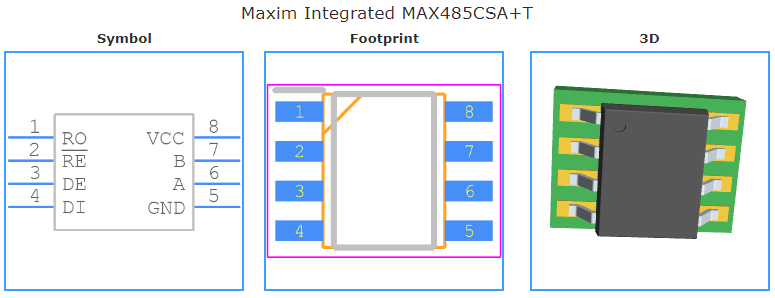

MAX485CSA+引脚图
