IR2184PBF
- 厂商名称英飞凌
- 元件分类MOS管驱动
- 中文描述MOSFET驱动器，双路，半桥，2.3A，→10 20 V电源，8引脚PDIP封装反相，非反相半桥
- 英文描述Driver 600V 2.3A 2-OUT High and Low Side Half Brdg Inv/Non-Inv 8-Pin PDIP Tube
- 数据手册IR2184PBF数据手册Datasheet PDF
- 在线购买
IR2184PBF概述
IR2184PBF是高压高速功率MOSFET和IGBT半桥驱动器，具有相关的高端和低端参考输出通道。专有的HVIC和锁存免疫CMOS技术可实现坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出以及低至3.3V逻辑兼容。输出驱动器具有一个高脉冲电流缓冲级，旨在最小化驱动器交叉导通。浮动通道可用于在高侧配置中驱动高达600V的N通道功率MOSFET或IGBT。
耐负瞬态电压DV/DT免疫
两个通道均欠压锁定
两个通道的匹配传播延迟
较低的DI/DT栅极驱动器，具有更好的抗噪能力
逻辑和电源地±5V失调
应用
工业，消费电子产品，替代能源，电源管理
耐负瞬态电压DV/DT免疫
两个通道均欠压锁定
两个通道的匹配传播延迟
较低的DI/DT栅极驱动器，具有更好的抗噪能力
逻辑和电源地±5V失调
应用
工业，消费电子产品，替代能源，电源管理
IR2184PBF中文参数
| 驱动器数目 | 2 | 电桥类型 | 半桥 |
| 最小工作电源电压 | 10 V | 输入逻辑兼容性 | CMOS，LSTTL |
| 最大工作电源电压 | 20 V | 高压侧和低压侧相关性 | 同步 |
| 拓扑 | 半桥 | 高度 | 5.33mm |
| 安装类型 | 通孔 | 长度 | 10.92mm |
| 峰值输出电流 | 2.3A | 最高工作温度 | +125 °C |
| 输出数目 | 2 | 尺寸 | 10.92 x 7.11 x 5.33mm |
| 极性 | 反相，非反相 | 宽度 | 7.11mm |
| 封装类型 | PDIP | 最低工作温度 | -40°C |
| 引脚数目 | 8 |

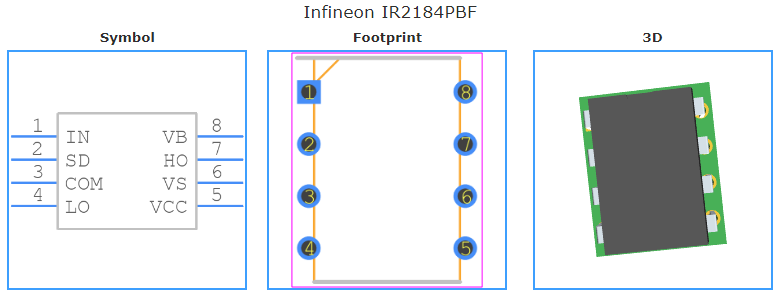

IR2184PBF引脚图
