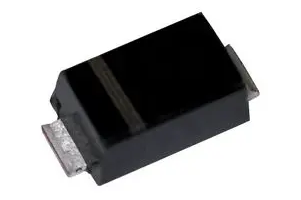

ESD9B5.0ST5G
- 厂商名称ON安森美
- 元件分类ESD二极管
- 中文描述静电保护装置，TVS，12.5 V，SOD-923，2引脚，5 V，300 mW，ESD9B Series
- 英文描述ESD Suppressor Diode TVS Bi-Dir 5V Automotive 2-Pin SOD-923 T/R
- 数据手册ESD9B5.0ST5G数据手册Datasheet PDF
- 在线购买
ESD9B5.0ST5G概述
ESD9B5.0ST5G是2引脚5V双向ESD保护二极管，旨在保护电压敏感组件免受ESD影响。出色的钳位能力，低泄漏和快速响应时间为暴露于ESD的设计提供了一流的保护。
符合AECQ101和PPAP标准
低钳位电压
低泄漏
15pF低电容
<1ns典型响应时间
应用
便携式器材，消费电子产品，安全
符合AECQ101和PPAP标准
低钳位电压
低泄漏
15pF低电容
<1ns典型响应时间
应用
便携式器材，消费电子产品，安全
ESD9B5.0ST5G中文参数
| 二极管配置 | 单路 | 每片芯片元件数目 | 1 |
| 方向类型 | 双向 | 最低工作温度 | -55 °C |
| 最大钳位电压 | 12.5V | 最高工作温度 | +150 °C |
| 最小击穿电压 | 5.8V | 长度 | 0.85mm |
| 安装类型 | 表面贴装 | 最大反向漏电流 | 100nA |
| 封装类型 | SOD-923 | 汽车标准 | AEC-Q101 |
| 最大反向待机电压 | 5V | 电容值 | 15pF |
| 引脚数目 | 2 | 测试电流 | 1mA |
| 峰值脉冲功率耗散 | 0.3W | 尺寸 | 0.85 x 0.65 x 0.4mm |
| 最大峰值脉冲电流 | 12.5A | 高度 | 0.4mm |
| ESD保护 | 是 | 宽度 | 0.65mm |

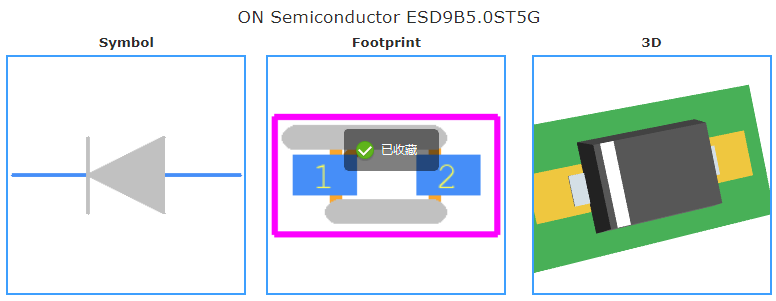

ESD9B5.0ST5G引脚图
