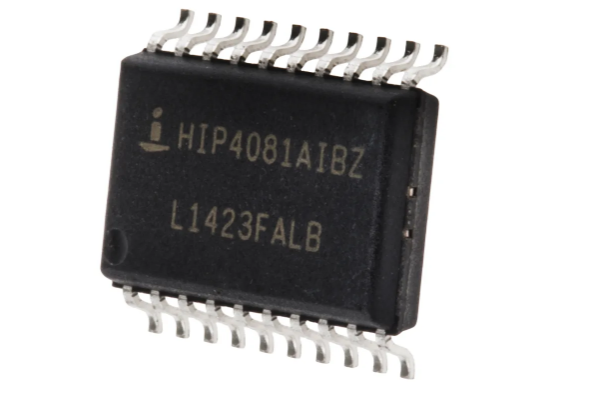

HIP4081AIBZ
- 厂商名称Renesas
- 元件分类MOS管驱动
- 中文描述MOSFET驱动器，4路，半桥，2.5A，20引脚SOIC封装反相，非反相全桥
- 英文描述IC GATE DRVR HALF-BRIDGE 20SOIC
- 数据手册HIP4081AIBZ数据手册Datasheet PDF
- 在线购买
HIP4081AIBZ概述
HIP4081AIBZ是高频，中压全桥N沟道FET驱动器IC。它可以驱动所有可能的开关组合，但会导致直通情况的组合除外。它可以在高达1MHz的频率下切换，非常适合于驱动音圈电机，高频开关功率放大器和电源，并且可以驱动中压有刷电机。大约55ns的短传播延迟最大程度地提高了控制环路的交越频率和空载时间，可以将其调整为接近零以最小化失真，从而实现对驱动负载的快速，精确控制。
以全桥配置独立驱动4个N沟道FET
95VDC自举电源最大电压
在50°C的自由空气中以1MHz的频率驱动1000pF负载
用户可编程的死区时间
片上电荷泵和自举上偏置电源
DIS（禁用）替代输入控制
极低的功耗
欠压保护
应用
电源管理，车用，电机驱动与控制
以全桥配置独立驱动4个N沟道FET
95VDC自举电源最大电压
在50°C的自由空气中以1MHz的频率驱动1000pF负载
用户可编程的死区时间
片上电荷泵和自举上偏置电源
DIS（禁用）替代输入控制
极低的功耗
欠压保护
应用
电源管理，车用，电机驱动与控制
HIP4081AIBZ中文参数
| 驱动器数目 | 4 | 电桥类型 | 半桥 |
| 最小工作电源电压 | 9.5 V | 输入逻辑兼容性 | CMOS，TTL |
| 最大工作电源电压 | 15 V | 高压侧和低压侧相关性 | 独立 |
| 拓扑 | 全桥 | 宽度 | 7.6mm |
| 安装类型 | 表面贴装 | 最低工作温度 | -40°C |
| 峰值输出电流 | 2.5A | 高度 | 2.35mm |
| 输出数目 | 4 | 最高工作温度 | +85°C |
| 极性 | 反相，非反相 | 长度 | 13mm |
| 封装类型 | SOIC W | 尺寸 | 13 x 7.6 x 2.35mm |
| 引脚数目 | 20 |

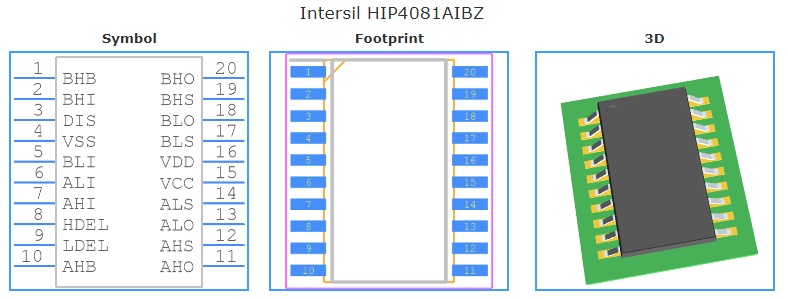

HIP4081AIBZ引脚图
