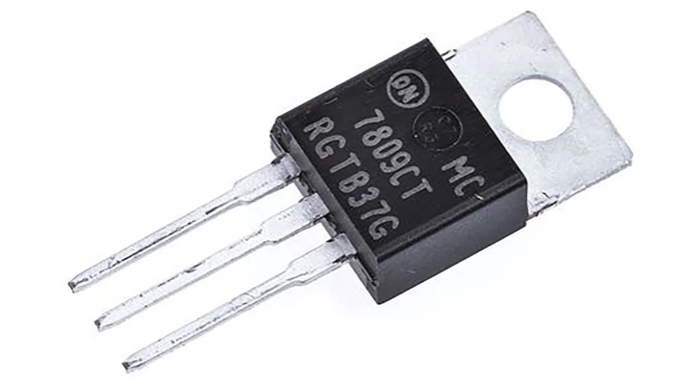

MC7809CTG
- 厂商名称ON安森美
- 元件分类线性稳压器
- 中文描述线性稳压器，固定，7809，正向，15V至35V输入，9V和1A输出，TO-220-3
- 英文描述Standard Regulator Pos 9V 1A 3-Pin(3+Tab)TO-220 Tube
- 数据手册MC7809CTG数据手册Datasheet PDF
- 在线购买
MC7809CTG概述
MC7809CTG是一款正电压调节器，单片集成电路被设计为固定电压调节器，适用于各种应用，包括本地卡上调节。该稳压器采用内部电流限制，热关断和安全区域补偿。通过充分的散热，它们可以提供超过1.0 A的输出电流。尽管最初设计为固定电压调节器，但该设备可与外部组件一起使用以获得可调的电压和电流。
无需外部组件
内部热过载保护
内部短路电流限制
输出晶体管安全区域补偿
输出电流超过1.0A
1mR at 1kHz输出电阻
0.2A短路电流限制（25°C）
2.2A峰值输出电流（25°C）
应用
车用
无需外部组件
内部热过载保护
内部短路电流限制
输出晶体管安全区域补偿
输出电流超过1.0A
1mR at 1kHz输出电阻
0.2A短路电流限制（25°C）
2.2A峰值输出电流（25°C）
应用
车用
MC7809CTG中文参数
| 输出电压 | 9 V | 系列 | MC78xx |
| 最大输出电流 | 2.2A | 宽度 | 4.82mm |
| 封装类型 | TO-220 | 尺寸 | 10.28 x 4.82 x 30.02mm |
| 输出类型 | 固定 | 高度 | 30.02mm |
| 安装类型 | 通孔 | 精确度 | ±4% |
| 最大输入电压 | 35 V | 长度 | 10.28mm |
| 引脚数目 | 3 | 静态电流 | 3.4mA |
| 最低工作温度 | 0 °C | 典型压差电压@电流 | 2 V @ 1 A |
| 最高工作温度 | +125 °C | 线路调节 | 32 mV |
| 输出数目 | 1 | 负荷调节 | 35 mV |
| 极性 | 正极 |
