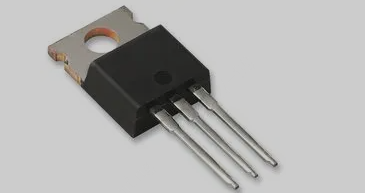

BTB08
- 厂商名称ST意法半导体
- 元件分类双向可控硅
- 中文描述8A标准和Snubberless™三端双向可控硅
- 英文描述TRIAC BTB08-600TWRG,600V,Gate Trigger 1.3V 5mA,TO-220AB 3-Pin
- 数据手册BTB08数据手册Datasheet PDF
- 在线购买
BTB08概述
BTB08器件采用通孔和表面贴装封装，适用于通用交流开关。它们可在静态继电器、加热调节、感应电机启动电路等应用中用作开/关功能，或在调光器和电机速度控制器等应用中用作相位控制操作。
无缓冲器型（BTA、BTB08_xxxxW和T8系列）具有较高的换向性能，特别推荐用于电感负载。
逻辑电平版本可直接与微控制器等低功率驱动器连接。
通过使用内部陶瓷垫，BTA系列可提供符合UL标准（文件编号：E81734）的电压绝缘片（额定值为2500 VRMS）。
无缓冲器型（BTA、BTB08_xxxxW和T8系列）具有较高的换向性能，特别推荐用于电感负载。
逻辑电平版本可直接与微控制器等低功率驱动器连接。
通过使用内部陶瓷垫，BTA系列可提供符合UL标准（文件编号：E81734）的电压绝缘片（额定值为2500 VRMS）。
BTB08中文参数
制造商:STMicroelectronics
产品种类:双向可控硅
系列:BTB08
不重复通态电流:80 A
额定重复关闭状态电压VDRM:600 V
关闭状态漏泄电流（在VDRM IDRM下）:5 uA
开启状态电压:1.55 V
保持电流Ih最大值:10 mA
栅极触发电压-Vgt:1.3 V
栅极触发电流-Igt:5 mA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:Through Hole
封装/箱体:TO-220-3
电流额定值:8 A
产品种类:双向可控硅
系列:BTB08
不重复通态电流:80 A
额定重复关闭状态电压VDRM:600 V
关闭状态漏泄电流（在VDRM IDRM下）:5 uA
开启状态电压:1.55 V
保持电流Ih最大值:10 mA
栅极触发电压-Vgt:1.3 V
栅极触发电流-Igt:5 mA
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:Through Hole
封装/箱体:TO-220-3
电流额定值:8 A

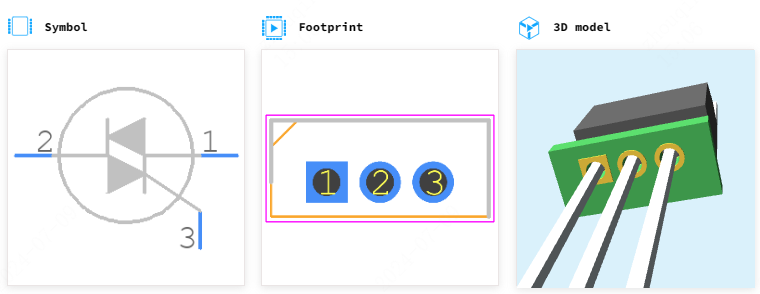

BTB08引脚图
