TL084CN
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述运算放大器，四，4个放大器，3 MHz，13 V/?s，7V至36V，DIP，14引脚
- 英文描述Quad High Slew Rate JFET-Input Operational Amplifier
- 数据手册TL084CN数据手册Datasheet PDF
- 在线购买
TL084CN概述
TL084CN是采用14引脚DIP封装的JFET输入运算放大器（op amp）。该器件在单片集成电路中集成了高压JFET和双极晶体管。该器件具有高压摆率，低输入偏置，低失调电流和低失调电压温度系数。
每通道1.4mA的低功耗
宽共模和差分电压范围
单位增益带宽为3MHz
高达13V/?s的压摆率
电源电压范围为7V至36V
低输入偏置电流30pA
5pA的低输入失调电流
输出短路保护
高输入阻抗JFET输入级
工作温度范围为0°C至70°C
应用
信号处理，消费电子产品，便携式器材
每通道1.4mA的低功耗
宽共模和差分电压范围
单位增益带宽为3MHz
高达13V/?s的压摆率
电源电压范围为7V至36V
低输入偏置电流30pA
5pA的低输入失调电流
输出短路保护
高输入阻抗JFET输入级
工作温度范围为0°C至70°C
应用
信号处理，消费电子产品，便携式器材
TL084CN中文参数
| 安装类型 | 通孔 | 最高工作温度 | +70 °C |
| 封装类型 | PDIP | 尺寸 | 19.3 x 6.35 x 4.57mm |
| 电源类型 | 双 | 典型输入电压噪声密度 | 18nV/√Hz |
| 每片芯片通道数目 | 4 | 轨对轨 | 无 |
| 引脚数目 | 14 | 宽度 | 6.35mm |
| 典型增加带宽产品 | 3MHz | 长度 | 19.3mm |
| 典型双电源电压 | ±12 V, ±15 V, ±5 V, ±9 V | 典型电压增益 | 106 dB |
| 典型转换速率 | 13V/?s | 高度 | 4.57mm |
| 最低工作温度 | 0 °C |

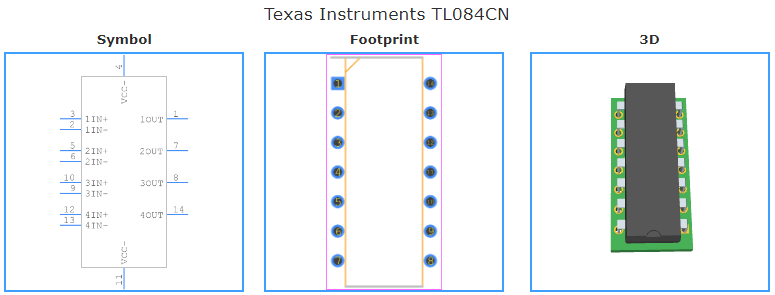

TL084CN引脚图
