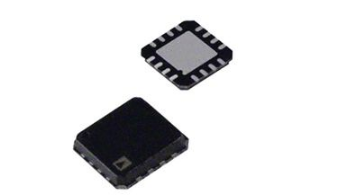

AD8318ACPZ-REEL7
- 厂商名称ADI
- 元件分类RF检测器
- 中文描述芯片，射频检测器，12NS，LFCSP-16
- 英文描述RF Detector 1MHz to 8000MHz 12dBm 16-Pin LFCSP EP T/R
- 数据手册AD8318ACPZ-REEL7数据手册Datasheet PDF
- 在线购买
AD8318ACPZ-REEL7概述
AD8318ACPZ-REEL7是一款70dB解调对数检波器/控制器，可将其输入端的RF信号准确转换为等效的分贝标度输出。它在级联的放大器链上采用了渐进式压缩技术，该放大器的每个级均配有检测器单元。该设备可以在测量或控制器模式下使用。它为1MHz至6GHz的信号保持准确的对数一致性，并在8GHz时提供有用的操作。该器件相对于环境温度条件提供了前所未有的对数截距稳定性。它可以配置为向VGA提供控制电压，例如功率放大器或VOUT引脚的测量输出。由于该输出可用于控制器应用，因此已特别注意将宽带噪声降至最低。在这种模式下，
1MHz至8GHz宽带
55dB精度范围内为±1.0dB
±0.5dB的稳定温度
低噪声测量/控制器输出
10/12ns（下降/上升）脉冲响应时间
集成温度传感器
使用高速SiGe工艺制造
应用
射频通信，信号处理，系统监控
1MHz至8GHz宽带
55dB精度范围内为±1.0dB
±0.5dB的稳定温度
低噪声测量/控制器输出
10/12ns（下降/上升）脉冲响应时间
集成温度传感器
使用高速SiGe工艺制造
应用
射频通信，信号处理，系统监控
AD8318ACPZ-REEL7中文参数
| 制造商: | Analog Devices Inc. | 技术: | Si |
| 产品种类: | 射频检测器 | 最大工作温度: | + 85 C |
| 类型: | Logarithmic Amplifiers | 最小工作温度: | - 40 C |
| 动态范围 dB: | 70 dB | 安装风格: | SMD/SMT |
| 工作电源电压: | 5 V |
AD8318ACPZ-REEL7引脚图
