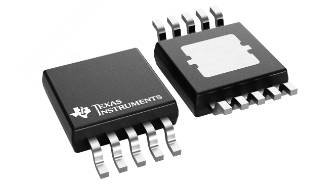

TPS92512HVDGQT

厂商名称德州仪器
元件分类LED驱动芯片
中文描述用于LED照明的65V 2.5A降压电流调节器
英文描述2.5-A Buck Current Regulator for LED Lighting
数据手册TPS92512HVDGQT数据手册Datasheet PDF
在线购买

TPS92512HVDGQT概述

TPS92512/HV为2.5A降压电流稳压器，其集成有MOSFET，用于驱动高电流LED。这两款LED驱动器的输入电压上限分别为42V和60V(HV)，并且可在峰值电流模式控制下以用户选择的固定频率工作，同时可提供出色的线路和负载调节性能。

TPS92512/HV LED驱动器特有分别用于模拟调光和脉宽调制(PWM)调光的独立输入，并且不会影响到亮度控制，对比度分别高达10:1和100:1以上。PWM输入符合低压逻辑标准，可轻松连接各类微控制器。通过IADJ输入，可使用0V至1.8V的外部信号在0V至300mV范围内调整模拟LED电流设定值。

对于使用两个或两个以上TPS92512/HV LED驱动器的多灯串应用，可通过外部时钟来过驱动内部振荡器，以确保所有转换器工作在同一频率下，从而降低出现拍频的几率并简化系统电磁干扰(EMI)滤波设计。该器件具有一个带滞后功能的可调节输入欠压闭锁(UVLO)引脚，可根据具体的电源电压条件灵活设置起始/停止电压。

TPS92512具有逐周期过流保护和热关断保护。该器件采用10引脚HVSSOP PowerPAD™封装。

应用范围

街道照明

紧急/出口照明

一般工业和商业用照明

零售照明

电器照明

运输照明

立体发光字

光条

TPS92512HVDGQT中文参数

制造商:Texas Instruments

产品种类:LED照明驱动器

系列:TPS92512HV

安装风格:SMD/SMT

封装/箱体:MSOP-PowerPad-10

输出端数量:1 Output

输出电流:2.5 A

拓扑结构:Buck

工作频率:100 kHz to 2 MHz

输出电压:65 V

最小工作温度:-40℃

最大工作温度:+125℃

特点:Adjustable Switch Frequency,Integrated MOSFET,PWM Dimming,Thermal Protection

商标:Texas Instruments

调光:Analog,PWM

高度:0.95 mm

输入电压:4.5 V to 60 V

长度:3.1 mm

通道数量:1 Channel

电源电流—最大值:407 uA

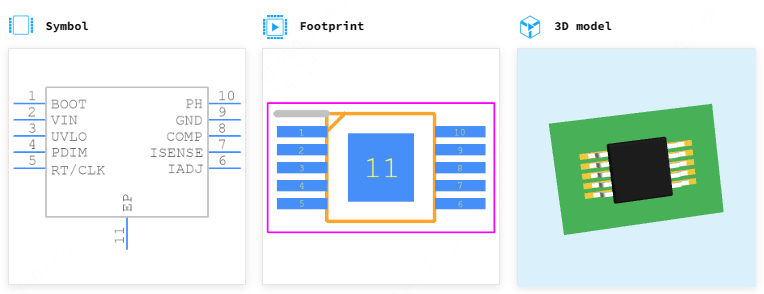

TPS92512HVDGQT引脚图
