STM810RWX6F
- 厂商名称ST意法半导体
- 元件分类监控和复位芯片
- 中文描述高电平有效，推挽
- 英文描述Reset circuit
- 数据手册STM810RWX6F数据手册Datasheet PDF
- 在线购买
STM810RWX6F概述
STM809/810/811/812微处理器复位电路是用于监控电源的低功耗监控器件。它们只执行一个功能：当VCC电源电压降至预设值以下时，发出复位信号，并保持该信号，直到VCC在最短时间内（trec）升至预设阈值以上。
所有功能
无铅、小型SOT23和SOT143封装
工作温度：-40°C至85°C（工业级）
精确监控3 V、3.3 V和5 V电源电压
140 ms复位脉冲宽度（最小值）
两种输出配置推挽式RST输出（STM809/811）推挽式RST输出（STM810/812）
在VCC=1.0 V下保证RST/RST断言
低电源电流-6µA（典型值）
所有功能
无铅、小型SOT23和SOT143封装
工作温度：-40°C至85°C（工业级）
精确监控3 V、3.3 V和5 V电源电压
140 ms复位脉冲宽度（最小值）
两种输出配置推挽式RST输出（STM809/811）推挽式RST输出（STM810/812）
在VCC=1.0 V下保证RST/RST断言
低电源电流-6µA（典型值）
STM810RWX6F中文参数
制造商:STMicroelectronics
产品种类:监控电路
类型:Voltage Supervisory
安装风格:SMD/SMT
封装/箱体:SOT-23-3
阈值电压:2.63 V
被监测输入数:1 Input
输出类型:Active High,Push-Pull
人工复位:No Manual Reset
看门狗计时器:No Watchdog
电池备用开关:No Backup
重置延迟时间:210 ms
电源电压-最大:5.5 V
最小工作温度:-40℃
最大工作温度:+85℃
系列:STM810
芯片启用信号:No Chip Enable
高度:1.02 mm
长度:3.04 mm
工作电源电流:15 uA
输出电流:20 mA
过电压阈值:2.66 V
Pd-功率耗散:320 mW
功率失效检测:No
产品种类:监控电路
类型:Voltage Supervisory
安装风格:SMD/SMT
封装/箱体:SOT-23-3
阈值电压:2.63 V
被监测输入数:1 Input
输出类型:Active High,Push-Pull
人工复位:No Manual Reset
看门狗计时器:No Watchdog
电池备用开关:No Backup
重置延迟时间:210 ms
电源电压-最大:5.5 V
最小工作温度:-40℃
最大工作温度:+85℃
系列:STM810
芯片启用信号:No Chip Enable
高度:1.02 mm
长度:3.04 mm
工作电源电流:15 uA
输出电流:20 mA
过电压阈值:2.66 V
Pd-功率耗散:320 mW
功率失效检测:No

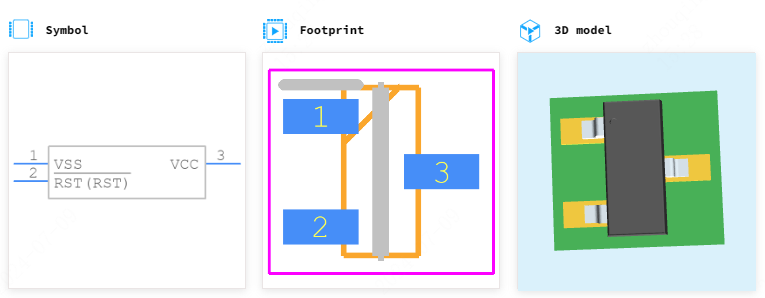

STM810RWX6F引脚图
