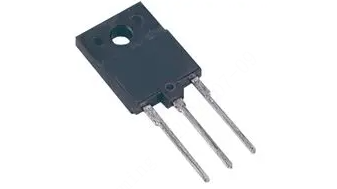

HD1750FX

厂商名称ST意法半导体
元件分类三极管
中文描述单晶体管双极, NPN, 800 V, 24 A, 75 W, ISOWATT-218FX, 通孔
英文描述HD1750FX NPN Bipolar Transistor,24 A,800 V,3-Pin ISOWATT218FX
数据手册HD1750FX数据手册Datasheet PDF
在线购买

HD1750FX概述

HD1750FX是一款800V高压NPN功率晶体管，适用于高清和新型超薄CRT显示器。它采用平面技术中的扩散集电极制造，采用为高清晰度CRT显示器开发的增强型高压结构(EHVS1)。新的HD产品系列提高了硅效率，更新了水平偏转阶段的性能。快速开关时间和极低的饱和电压降低了开关和传导损耗。

最先进的技术-扩散集电极增强型一代ehvs1

更广泛的最佳驱动条件

对工作温度变化不那么敏感

完全绝缘

hFE参数控制良好，可靠性更高

HD1750FX中文参数

制造商:STMicroelectronics

产品种类:双极晶体管-双极结型晶体管(BJT)

安装风格:Through Hole

封装/箱体:ISOWATT-218-3

晶体管极性:NPN

配置:Single

集电极—发射极最大电压VCEO:800 V

集电极—基极电压VCBO:-

发射极-基极电压VEBO:10 V

集电极—射极饱和电压:3 V

最大直流电集电极电流:24 A

Pd-功率耗散:75 W

增益带宽产品fT:-

最小工作温度:-

最大工作温度:+150℃

系列:HD1750FX

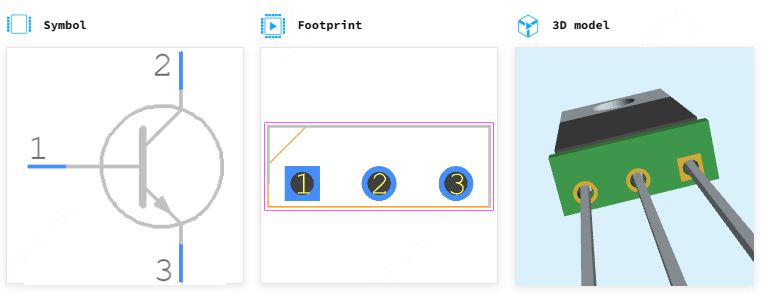

HD1750FX引脚图
