MC34063EBD-TR
- 厂商名称意法半导体
- 元件分类DCDC电源芯片
- 中文描述DC-DC转换器控制电路<br /> <br />
- 英文描述DC-DC Converter Control Circuit SOIC8 STMicroelectronics MC34063EBD-TR,Step Down,Step Up,Voltage Inverting DC-DC Converter,1.5A,Adjustable
- 数据手册MC34063EBD-TR数据手册Datasheet PDF
- 在线购买
MC34063EBD-TR概述
MC34063A/E系列是一种单片控制电路，具有DC-DC电压转换的主要功能。
该器件包含一个内部温度补偿基准、比较器、占空比控制振荡器（带主动限流电路）、驱动器和大电流输出开关。输出电压可通过两个外部电阻进行调节，基准精度为2%。
MC34063A/E器件系列采用最少的外部元件，专为降压、升压和电压转换应用而设计。
所有功能
输出开关电流超过1.5 A
2%的基准精度
低静态电流：2.5 mA（典型值）
工作电压为3 V至40 V
工作频率高达100 kHz
有源电流限制
该器件包含一个内部温度补偿基准、比较器、占空比控制振荡器（带主动限流电路）、驱动器和大电流输出开关。输出电压可通过两个外部电阻进行调节，基准精度为2%。
MC34063A/E器件系列采用最少的外部元件，专为降压、升压和电压转换应用而设计。
所有功能
输出开关电流超过1.5 A
2%的基准精度
低静态电流：2.5 mA（典型值）
工作电压为3 V至40 V
工作频率高达100 kHz
有源电流限制
MC34063EBD-TR中文参数
制造商:STMicroelectronics
产品种类:开关稳压器
输出电压:1.25 V to 38 V
输出电流:1.5 A
输出端数量:1 Output
拓扑结构:Boost,Buck,Inverting
封装/箱体:SOIC-8
安装风格:SMD/SMT
开关频率:100 kHz
静态电流:2.5 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:MC34063EB
负载调节:10 mV
产品种类:开关稳压器
输出电压:1.25 V to 38 V
输出电流:1.5 A
输出端数量:1 Output
拓扑结构:Boost,Buck,Inverting
封装/箱体:SOIC-8
安装风格:SMD/SMT
开关频率:100 kHz
静态电流:2.5 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:MC34063EB
负载调节:10 mV

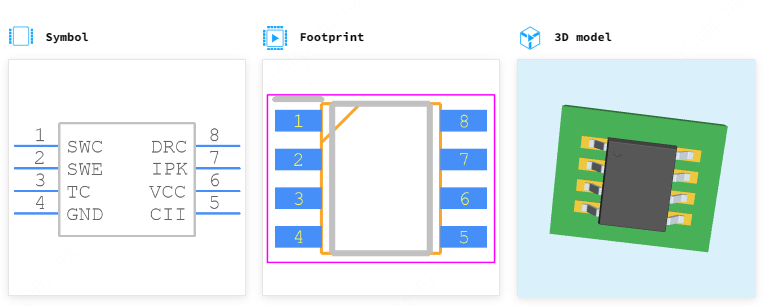

MC34063EBD-TR引脚图
