VIPER27LDTR
- 厂商名称意法半导体
- 元件分类AC-DC控制器
- 中文描述VIPerPlus系列：固定频率12W高性能离线高压转换器
- 英文描述VIPerPlus family:Fixed frequency 12W high performance off line high voltage converter
- 数据手册VIPER27LDTR数据手册Datasheet PDF
- 在线购买
VIPER27LDTR概述
该设备是一种离线转换器，具有800 V强固电源部分、PWM控制、两级过流保护、过压和过载保护、滞后热保护、软启动和任何故障条件消除后的安全自动重启。突发模式运行和极低的设备功耗有助于满足待机节能规定。
超前频率抖动降低了EMI滤波器的成本。当整流输入电压水平低于系统规定的正常最低水平时，断电功能可保护开关电源。高压启动电路嵌入在设备中。
所有功能
800 V雪崩式坚固电源部分
具有频率抖动功能的PWM操作，可降低EMI
工作频率：
L型为60 kHz
H型为115 kHz
265 Vac时待机功率<50 mW
带可调设定点的限制电流
可调且精确的过压保护
板载软启动
故障后安全自动重启
滞后热关断
超前频率抖动降低了EMI滤波器的成本。当整流输入电压水平低于系统规定的正常最低水平时，断电功能可保护开关电源。高压启动电路嵌入在设备中。
所有功能
800 V雪崩式坚固电源部分
具有频率抖动功能的PWM操作，可降低EMI
工作频率：
L型为60 kHz
H型为115 kHz
265 Vac时待机功率<50 mW
带可调设定点的限制电流
可调且精确的过压保护
板载软启动
故障后安全自动重启
滞后热关断
VIPER27LDTR中文参数
制造商:STMicroelectronics
产品种类:交流/直流转换器
安装风格:SMD/SMT
封装/箱体:SOIC-Narrow-16
输出电压:800 V
输出功率:18 W
输入/电源电压—最小值:8.5 V
输入/电源电压—最大值:23.5 V
拓扑结构:Flyback
开关频率:60 kHz
占空比-最大:80%
工作电源电流:2.5 mA
最小工作温度:-40℃
最大工作温度:+150℃
系列:VIPER27
绝缘:Non-Isolated
湿度敏感性:Yes
输出端数量:1 Output
产品种类:交流/直流转换器
安装风格:SMD/SMT
封装/箱体:SOIC-Narrow-16
输出电压:800 V
输出功率:18 W
输入/电源电压—最小值:8.5 V
输入/电源电压—最大值:23.5 V
拓扑结构:Flyback
开关频率:60 kHz
占空比-最大:80%
工作电源电流:2.5 mA
最小工作温度:-40℃
最大工作温度:+150℃
系列:VIPER27
绝缘:Non-Isolated
湿度敏感性:Yes
输出端数量:1 Output

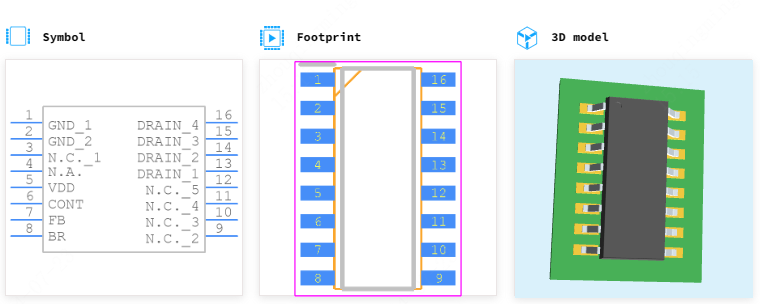

VIPER27LDTR引脚图
