STMPS2161STR
- 厂商名称意法半导体
- 元件分类功率电子开关
- 中文描述<span style="font-size:14px;">电源负载开关, 单路高压侧, 低电平有效, 1路输出, 5V, 1A, SOT-23-5</span>
- 英文描述<span style="font-size:14px;">1-Ch Power Switch 1A Active Low SOT23-5 STMicroelectronics STMPS2161STR Intelligent Power Switch,High Side Power Switch,1A,5.5V,5-Pin,SOT-23</span>
- 数据手册STMPS2161STR数据手册Datasheet PDF
- 在线购买
STMPS2161STR概述
STMPS2161STR是一款增强型单通道配电开关，适用于可能会遇到重容负载和短路的应用。该器件集成了90mΩN沟道MOSFET高压侧电源开关，用于功率分配。该开关由逻辑使能输入控制。当输出负载超过电流限制阈值或出现短路时，该器件会切换到恒流模式，将输出电流限制在安全水平。当连续严重过载和短路导致开关功耗增加，结温升高时，热保护电路会关闭开关以防止损坏。一旦器件充分冷却，就会自动从热关断中恢复。内部电路确保开关保持关断状态，直到出现有效的输入电压。
热保护和短路保护，带过电流逻辑输出
CMOS和TTL兼容使能输入
欠压锁定
8kV ESD保护
反向电流保护
故障消隐
热保护和短路保护，带过电流逻辑输出
CMOS和TTL兼容使能输入
欠压锁定
8kV ESD保护
反向电流保护
故障消隐
STMPS2161STR中文参数
制造商:STMicroelectronics
产品种类:电源开关IC-配电
类型:Low Side
输出端数量:1 Output
输出电流:1 A
电流限制:1.5 A
导通电阻—最大值:120 mOhms
运行时间—最大值:5 ms
空闲时间—最大值:10 ms
工作电源电压:2.7 V to 5.5 V
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOT-23-5
系列:STMPS2161
Pd-功率耗散:130 mW
电源电压-最大:5.5 V
电源电压-最小:2.7 V
产品种类:电源开关IC-配电
类型:Low Side
输出端数量:1 Output
输出电流:1 A
电流限制:1.5 A
导通电阻—最大值:120 mOhms
运行时间—最大值:5 ms
空闲时间—最大值:10 ms
工作电源电压:2.7 V to 5.5 V
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOT-23-5
系列:STMPS2161
Pd-功率耗散:130 mW
电源电压-最大:5.5 V
电源电压-最小:2.7 V

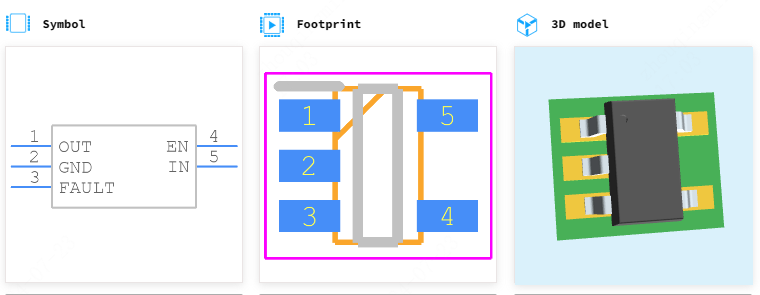

STMPS2161STR引脚图
