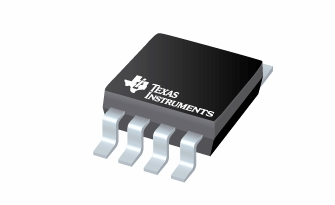

SN74LVC2T45DCTT
- 厂商名称TI德州仪器
- 元件分类电压电平移位器
- 中文描述收发器，74LVC245，1.65 V至5.5 V，SSOP-8
- 英文描述IC TRNSLTR BIDIRECTIONAL SM8
- 数据手册SN74LVC2T45DCTT数据手册Datasheet PDF
- 在线购买
SN74LVC2T45DCTT概述
SN74LVC2T45DCTT是一款双位同相总线收发器IC，使用两个独立的可配置电源轨。A端口旨在跟踪VCCA。VCCA接受1.65至5.5V的任何电源电压。B端口设计用于跟踪VCCB。VCCB接受1.65至5.5 V的任何电源电压。这允许在1.8、2.5、3.3和5V电压节点中的任何一个之间进行通用的低电压双向转换。它专为两条数据总线之间的异步通信而设计。方向控制(DIR)输入的逻辑电平激活B端口输出或A端口输出。当B端口输出被激活时，设备将数据从A总线传输到B总线，当A端口输出被激活时，从B总线传输数据到A总线。
完全可配置的双轨设计允许每个端口在1.65至5.5V的电源范围内工作
VCC隔离功能，如果任一VCC输入为GND，则两个端口都处于高阻状态
以VCCA为参考的DIR输入电路
低功耗，10?A最大ICC
±24mA输出驱动电压为3.3V
Ioff支持部分掉电模式操作
420Mbps（3.3到5V转换）210Mbps（转换到3.3V），75Mbps（转换到1.8V）最大数据速率
闩锁性能超过100mA，符合JESD 78，II类
绿色产品，不含Sb/Br
应用
消费电子产品，工业，商业，通信与网络
完全可配置的双轨设计允许每个端口在1.65至5.5V的电源范围内工作
VCC隔离功能，如果任一VCC输入为GND，则两个端口都处于高阻状态
以VCCA为参考的DIR输入电路
低功耗，10?A最大ICC
±24mA输出驱动电压为3.3V
Ioff支持部分掉电模式操作
420Mbps（3.3到5V转换）210Mbps（转换到3.3V），75Mbps（转换到1.8V）最大数据速率
闩锁性能超过100mA，符合JESD 78，II类
绿色产品，不含Sb/Br
应用
消费电子产品，工业，商业，通信与网络
SN74LVC2T45DCTT中文参数
| 逻辑系列 | LVC | 最大高电平输出电流 | -32mA |
| 安装类型 | 表面贴装 | 传输延迟测试条件 | 15pF |
| 封装类型 | SSOP | 最长传播延迟时间@最长CL | 17.7 ns @ 1.8 V |
| 每片芯片元件数目 | 1 | 最大工作电源电压 | 5.5 V |
| 引脚数目 | 8 | 最高工作温度 | +85 °C |
| 尺寸 | 2.95 x 2.8 x 1.29mm | 最小工作电源电压 | 1.65 V |
| 逻辑功能 | 总线收发器 | 最低工作温度 | -40 °C |
| 最大低电平输出电流 | 32mA |

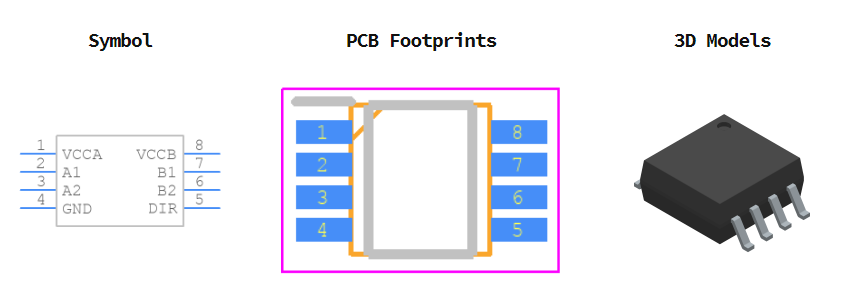

SN74LVC2T45DCTT引脚图
