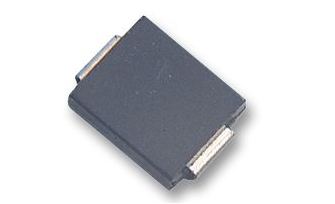

SMAJ5.0A-TR
- 厂商名称ST意法半导体
- 元件分类二极管
- 中文描述TVS二极管，TRANSZORB SMAJ系列，单向，5 V，13.4 V，DO-214AC(SMA)，2引脚
- 英文描述TVS Diode Single Uni-Dir 5V 400W 2-Pin SMA T/R
- 数据手册SMAJ5.0A-TR数据手册Datasheet PDF
- 在线购买
SMAJ5.0A-TR概述
Transil SMAJ系列TVS二极管设计用于保护敏感设备免受静电放电，符合IEC 61000-4-2，MIL STD 883，method 3015标准，电气过应力符合IEC 61000-4-4与5标准.通常用于保护低于400W(10/1000?s)浪涌.平面技术使该器件适用于需要低泄漏电流，高结温的高端设备和SMPS，具有长期可靠性和稳定性.
5至188V Stand-off电压范围
低泄漏电流，25°C时为0.2?A，85°C时为1?A
Tj max时，270W(10/1000?s)高功率能力
工作结温范围-55至150°C
应用
国防，军用与航空，电源管理，工业
5至188V Stand-off电压范围
低泄漏电流，25°C时为0.2?A，85°C时为1?A
Tj max时，270W(10/1000?s)高功率能力
工作结温范围-55至150°C
应用
国防，军用与航空，电源管理，工业
SMAJ5.0A-TR中文参数
| 二极管配置 | 单路 | ESD保护 | 是 |
| 方向类型 | 单向 | 每片芯片元件数目 | 1 |
| 最大钳位电压 | 13.4V | 最低工作温度 | -55 °C |
| 最小击穿电压 | 6.4V | 最高工作温度 | +150 °C |
| 安装类型 | 表面贴装 | 最大反向漏电流 | 20?A |
| 封装类型 | DO-214AC (SMA) | 尺寸 | 4.6 x 2.95 x 2.03mm |
| 最大反向待机电压 | 5V | 宽度 | 2.95mm |
| 引脚数目 | 2 | 高度 | 2.03mm |
| 峰值脉冲功率耗散 | 400W | 长度 | 4.6mm |
| 最大峰值脉冲电流 | 174A | 测试电流 | 10mA |

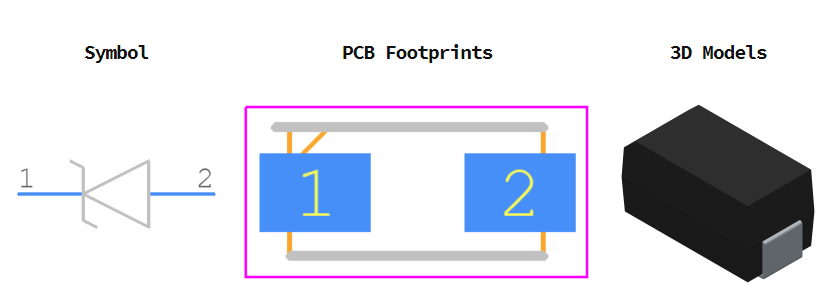

SMAJ5.0A-TR引脚图
