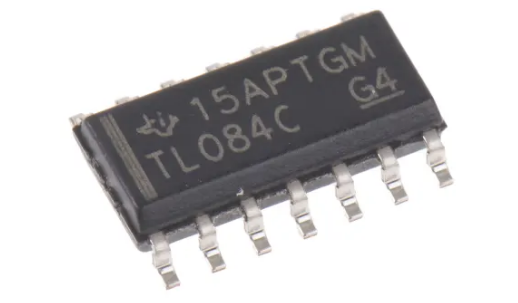

TL084CD
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述运算放大器, 4个放大器, 3 MHz, 13 V/?s, 7V 至 36V, SOIC, 14 引脚
- 英文描述Quad High Slew Rate JFET-Input Operational Amplifier
- 数据手册TL084CD数据手册Datasheet PDF
- 在线购买
TL084CD概述
TL084CD是一款四路JFET输入运算放大器，在单片集成电路中集成了匹配良好的高压JFET和双极晶体管。该器件具有高压摆率、低失调电压温度系数、低输入偏置和失调电流。
宽共模和差分电压范围
输出短路保护
无闩锁操作
共模输入电压范围包括VCC+
1.4mA/通道典型低功耗
30pA典型低输入偏置电流
5pA典型低输入失调电流
0.003%典型的低总谐波失真
绿色产品，不含Sb/Br
应用
计算机和计算机周边，后勤，消费电子产品
宽共模和差分电压范围
输出短路保护
无闩锁操作
共模输入电压范围包括VCC+
1.4mA/通道典型低功耗
30pA典型低输入偏置电流
5pA典型低输入失调电流
0.003%典型的低总谐波失真
绿色产品，不含Sb/Br
应用
计算机和计算机周边，后勤，消费电子产品
TL084CD中文参数
| 安装类型 | 表面贴装 | 最低工作温度 | 0 °C |
| 封装类型 | SOIC | 典型输入电压噪声密度 | 18nV/√Hz |
| 电源类型 | 双 | 尺寸 | 8.65 x 3.91 x 1.58mm |
| 每片芯片通道数目 | 4 | 典型电压增益 | 106 dB |
| 引脚数目 | 14 | 宽度 | 3.91mm |
| 典型增加带宽产品 | 3MHz | 长度 | 8.65mm |
| 典型双电源电压 | ±12 V, ±15 V, ±5 V, ±9 V | 轨对轨 | 无 |
| 典型转换速率 | 13V/?s | 高度 | 1.58mm |
| 最高工作温度 | +70 °C |

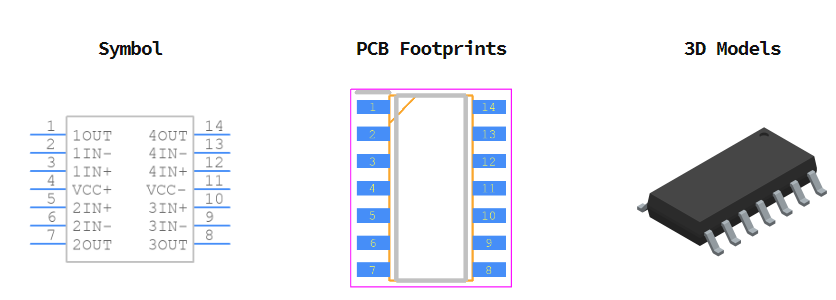

TL084CD引脚图
