HCPL2630
- 厂商名称ON安森美
- 元件分类光耦
- 中文描述光电耦合器，Digital Output，1通道，5 kV，10 Mbps，DIP，8引脚
- 英文描述Optocoupler Logic-Out Open Collector DC-IN 2-CH 8-Pin PDIP Tube
- 数据手册HCPL2630数据手册Datasheet PDF
- 在线购买
HCPL2630概述
HCPL2630是一种2通道10Mbps高速逻辑门输出光电耦合器，由一个850nm AlGaAS LED组成，光耦合到具有选通输出的超高速集成光电检测器逻辑门。该输出具有集电极开路，从而允许有线OR输出。耦合参数在很宽的温度范围内得到保证。5mA的最大输入信号将提供13mA的最小输出灌电流（8个扇出）。内部噪声屏蔽提供了通常为10kV/?s的卓越共模抑制。
480V双工作电压
在-40至+85°C温度范围内扇出8个
逻辑门输出
选通输出
有线或开路集电极
应用
电源管理，电机驱动与控制，工业，计算机和计算机周边
480V双工作电压
在-40至+85°C温度范围内扇出8个
逻辑门输出
选通输出
有线或开路集电极
应用
电源管理，电机驱动与控制，工业，计算机和计算机周边
HCPL2630中文参数
| 安装类型 | 通孔安装 | 输入电流类型 | 直流 |
| 输出设备 | 逻辑门 | 典型上升时间 | 50ns |
| 最大正向电压 | 1.8V | 最大输入电流 | 50 mA |
| 通道数目 | 1 | 隔离电压 | 2.5 kVrms |
| 针数目 | 8 | 逻辑输出 | 是 |
| 封装类型 | DIP | 典型下降时间 | 12ns |

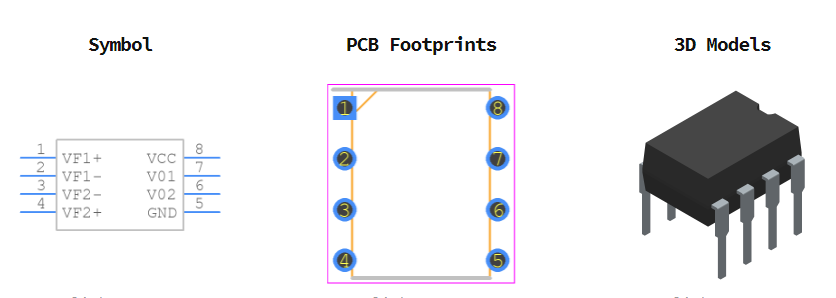

HCPL2630引脚图
