CD74HC14M96
- 厂商名称TI德州仪器
- 元件分类逻辑门与反相器
- 中文描述非门，施密特触发器，74HC14，1输入，5.2 mA，2 V至6 V，SOIC-14
- 英文描述High Speed CMOS Logic Hex Schmitt-Triggered Inverters
- 数据手册CD74HC14M96数据手册Datasheet PDF
- 在线购买
CD74HC14M96概述
CD74HC14M96是一种高速CMOS逻辑十六进制施密特触发逆变器，包含六个电路。该器件的工作电压范围为2至6V，与LSTTL逻辑IC相比，功耗显着降低。
无限的输入上升和下降时间
极高的抗噪性
平衡传播延迟和转换时间
30%高抗噪性
绿色产品，不含Sb/Br
应用
国防，军用与航空
无限的输入上升和下降时间
极高的抗噪性
平衡传播延迟和转换时间
30%高抗噪性
绿色产品，不含Sb/Br
应用
国防，军用与航空
CD74HC14M96中文参数
| 逻辑功能 | 逆变器 | 逻辑系列 | HC |
| 输入类型 | 施密特触发器 | 尺寸 | 8.65 x 3.91 x 1.58mm |
| 每片芯片元件数目 | 6 | 高度 | 1.58mm |
| 施密特触发器输入 | 是 | 长度 | 8.65mm |
| 最长传播延迟时间@最长CL | 23 ns @ 6 V, 27 ns @ 4.5 V, 135 ns @ 2 V | 最高工作温度 | +125 °C |
| 最大高电平输出电流 | -5.2mA | 最大工作电源电压 | 6 V |
| 最大低电平输出电流 | 5.2mA | 传输延迟测试条件 | 50pF |
| 安装类型 | 表面贴装 | 最小工作电源电压 | 2 V |
| 封装类型 | SOIC | 宽度 | 3.91mm |
| 引脚数目 | 14 | 最低工作温度 | -55 °C |

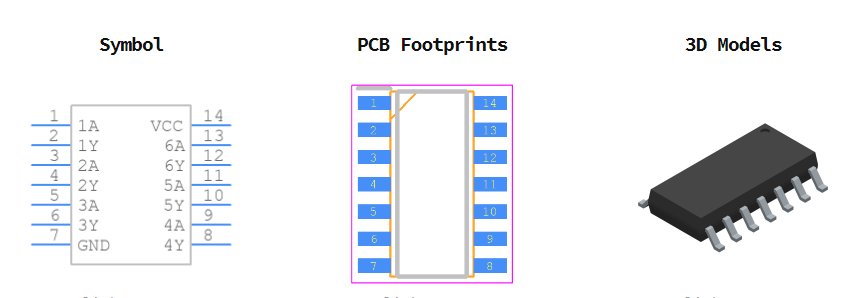

CD74HC14M96引脚图
