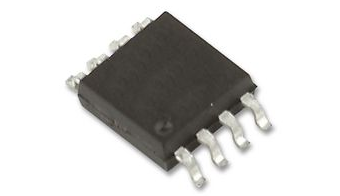

LM258DGKR
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述运算放大器，2个放大器，700 kHz，0.3 V/?s，3V至32V，±1.5V至±16V，MSOP，8引脚
- 英文描述IC OPAMP GP 2 CIRCUIT 8VSSOP
- 数据手册LM258DGKR数据手册Datasheet PDF
- 在线购买
LM258DGKR概述
LM258DGKR是一款双路高增益频率补偿运算放大器，设计用于在很宽的电压范围内使用单电源或分离电源工作。
共模输入电压范围包括接地，允许在接地附近直接感应
内部频率补偿
0.7mA典型的低电源电流消耗
3mV典型输入失调电压
2nA典型输入失调电流
20nA典型输入偏置电流
32V差分输入电压范围等于最大额定电源电压
100dB典型开环差分电压增益
绿色产品，不含Sb/Br
应用
消费电子产品，传感与仪器，电机驱动与控制，测试与测量
共模输入电压范围包括接地，允许在接地附近直接感应
内部频率补偿
0.7mA典型的低电源电流消耗
3mV典型输入失调电压
2nA典型输入失调电流
20nA典型输入偏置电流
32V差分输入电压范围等于最大额定电源电压
100dB典型开环差分电压增益
绿色产品，不含Sb/Br
应用
消费电子产品，传感与仪器，电机驱动与控制，测试与测量
LM258DGKR中文参数
| 放大器类型 | 精确 | 最低工作温度 | -25 °C |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 封装类型 | MSOP | 宽度 | 3mm |
| 电源类型 | 双，单 | 典型电压增益 | 100 dB |
| 每片芯片通道数目 | 2 | 高度 | 0.97mm |
| 引脚数目 | 8 | 轨对轨 | 无 |
| 典型单电源电压 | 5 → 28 V | 长度 | 3mm |
| 典型增加带宽产品 | 700kHz | 典型输入电压噪声密度 | 40nV/√Hz |
| 典型双电源电压 | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V | 尺寸 | 3 x 3 x 0.97mm |
| 典型转换速率 | 0.3V/?s |

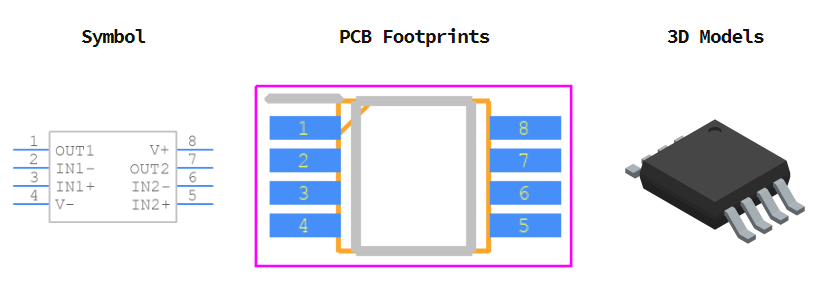

LM258DGKR引脚图
