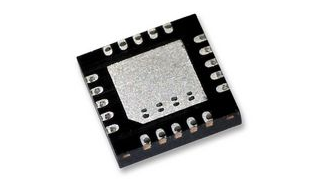

TPS74401RGWT
- 厂商名称TI德州仪器
- 元件分类LDO稳压器
- 中文描述LDO稳压器，可调节，900mV至5.5V输入，115mV压差，800mV至3.6V/3A输出，VQFN-20
- 英文描述IC REG LINEAR POS ADJ 3A 20VQFN
- 数据手册TPS74401RGWT数据手册Datasheet PDF
- 在线购买
TPS74401RGWT概述
TPS74401RGWT是一款单输出低压差稳压器，具有快速瞬态响应和可编程软启动功能，适用于各种应用。用户可编程软启动通过减少启动时的容性浪涌电流来最大限度地减少输入电源的压力。软启动是单调的，非常适合为许多不同类型的处理器和专用集成电路(ASIC)供电。使能输入和电源良好输出允许使用外部稳压器轻松排序。这种完全的灵活性使用户能够配置满足现场可编程门阵列(FPGA)、数字信号处理器(DSP)和具有特定启动要求的其他应用的排序要求的解决方案。精密基准和误差放大器可在负载、线路、温度和过程中提供1%的准确度。
软启动(SS)引脚提供线性启动，斜坡时间由外部电容器设置
1%的线路、负载和温度精度
使用外部偏置电源支持低至0.9V的输入电压
超低压差（3.0A时为115mV（典型值））
在任何或没有输出电容器的情况下稳定
出色的瞬态响应
开漏电源良好（仅限VQFN）
绿色产品，不含Sb/Br
应用
信号处理，电源管理
软启动(SS)引脚提供线性启动，斜坡时间由外部电容器设置
1%的线路、负载和温度精度
使用外部偏置电源支持低至0.9V的输入电压
超低压差（3.0A时为115mV（典型值））
在任何或没有输出电容器的情况下稳定
出色的瞬态响应
开漏电源良好（仅限VQFN）
绿色产品，不含Sb/Br
应用
信号处理，电源管理
TPS74401RGWT中文参数
| 最大输出电流 | 3A | 输出类型 | 可调整的 |
| 输出数目 | 1 | 尺寸 | 5 x 5 x 0.9mm |
| 线路调节 | 0.001 %/V | 高度 | 0.9mm |
| 精确度 | ±1% | 宽度 | 5mm |
| 负荷调节 | 0.03 %/A | 最大输入电压 | 5.5 V |
| 安装类型 | 表面贴装 | 最低工作温度 | -40°C |
| 极性 | 正极 | 长度 | 5mm |
| 封装类型 | QFN | 最小输入电压 | 0.8 V |
| 引脚数目 | 20 | 最高工作温度 | +125 °C |
| 参考电压 | 0.804V |

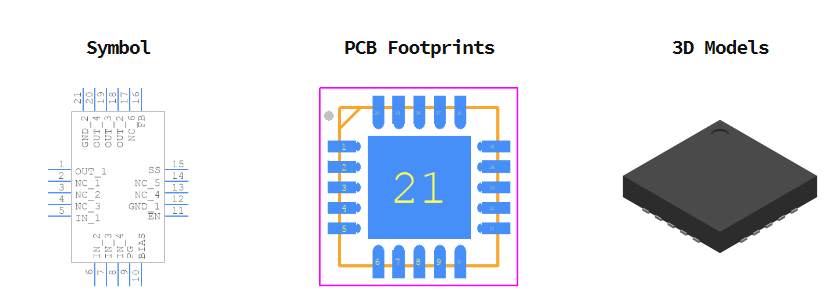

TPS74401RGWT引脚图
