SN65HVD1780DR

厂商名称TI德州仪器
元件分类RS485芯片
中文描述RS485收发器,半双工,1驱动器,高达10 Mbps,ESD保护,3.15 V至5.5 V,SOIC-8
英文描述70-V Fault-Protected RS-485 Transceiver
数据手册SN65HVD1780DR数据手册Datasheet PDF
在线购买

SN65HVD1780DR概述

SN65HVD1780DR是一款具有故障保护功能的RS-485收发器，可在电源直接短路、接线错误、连接器故障、电缆挤压和工具误用等过压故障中正常工作。在SN65HVD1782中，驱动器差分输出端和接收器差分输入端在内部连接，形成一个适用于半双工（双线总线）通信的总线端口。该端口具有较宽的共模电压范围，使该器件适用于长电缆上的多点应用。

降低设备负载，最多可连接320个节点

故障安全接收器（总线断开、总线短路和总线空闲）

低功耗

0.115Mbps最大信号传输速率

总线引脚具有±16kV HBM保护

1µA最大低待机电源电流

4mA（ICC）工作期间的静态电流

绿色产品，无Sb/Br

通信应用与网络

通信与网络

SN65HVD1780DR中文参数

制造商:Texas Instruments

产品种类:RS-485接口IC

安装风格:SMD/SMT

封装/箱体:SOIC-8

系列:SN65HVD1780

功能:Transceiver

数据速率:115 kb/s

激励器数量:1 Driver

接收机数量:1 Receiver

双工:Half Duplex

电源电压-最大:5.5 V

电源电压-最小:3.15 V

工作电源电流:6 mA

最小工作温度:-40℃

最大工作温度:+105℃

ESD保护:16 kV

封装:Reel

输入电压:-7 V to+12 V

工作电源电压:3.3 V,5 V

输出电压:2.75 V

Pd-功率耗散:905 mW

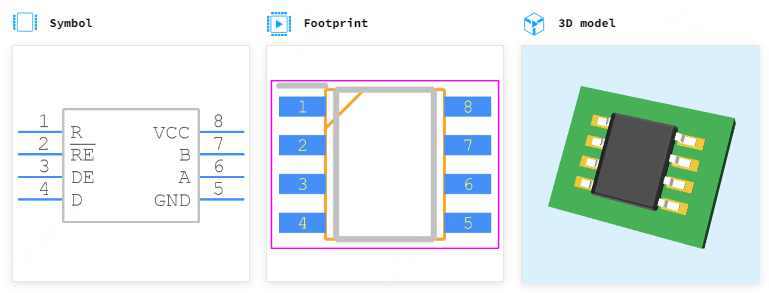

SN65HVD1780DR引脚图
