TLVH431AQDBVT
- 厂商名称TI德州仪器
- 元件分类电压基准芯片
- 中文描述精度为 1% 的低电压宽工作电流范围可调节精密并联稳压器<br /> <div> <br /> </div>
- 英文描述1%low-voltage wide-operating current adjustable precision shunt regulator 5-SOT-23-40 to 125
- 数据手册TLVH431AQDBVT数据手册Datasheet PDF
- 在线购买
TLVH431AQDBVT概述
TLVH431和TLVH432器件是低电压3端子可调节电压基准，在适用的工业和商业级温度范围内具有额定热稳定性。可以通过两个外部电阻器将输出电压设置为介于VREF(1.24V)和18V之间的任何值（请参阅）。这些器件具有比广泛使用的TL431和TL1431并联稳压器基准电压更低的工作电压(1.24V)。
与光耦合器配合使用时，TLVH431和TLVH432器件是适用于3V至3.3V开关模式电源的隔离式反馈电路中的理想电压基准。它们的输出阻抗典型值均为0.25Ω。有源输出电路提供非常快速的导通特性，因此TLVH431和TLVH432器件非常适合替代许多应用中的低压齐纳二极管，包括板载稳压和可调节电源。
与光耦合器配合使用时，TLVH431和TLVH432器件是适用于3V至3.3V开关模式电源的隔离式反馈电路中的理想电压基准。它们的输出阻抗典型值均为0.25Ω。有源输出电路提供非常快速的导通特性，因此TLVH431和TLVH432器件非常适合替代许多应用中的低压齐纳二极管，包括板载稳压和可调节电源。
TLVH431AQDBVT中文参数
制造商:Texas Instruments
产品种类:参考电压
封装/箱体:SOT-23-5
参考类型:Shunt Adjustable Precision References
输出电压:Adjustable
初始准确度:1%
温度系数:138 PPM/C
串联VREF—输入电压—最大值:20 V
分流电流—最大值:80 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:TLVH431A
高度:1.15 mm
长度:2.9 mm
最大输出电压:18 V
分流电流—最小值:80 uA
产品种类:参考电压
封装/箱体:SOT-23-5
参考类型:Shunt Adjustable Precision References
输出电压:Adjustable
初始准确度:1%
温度系数:138 PPM/C
串联VREF—输入电压—最大值:20 V
分流电流—最大值:80 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:TLVH431A
高度:1.15 mm
长度:2.9 mm
最大输出电压:18 V
分流电流—最小值:80 uA

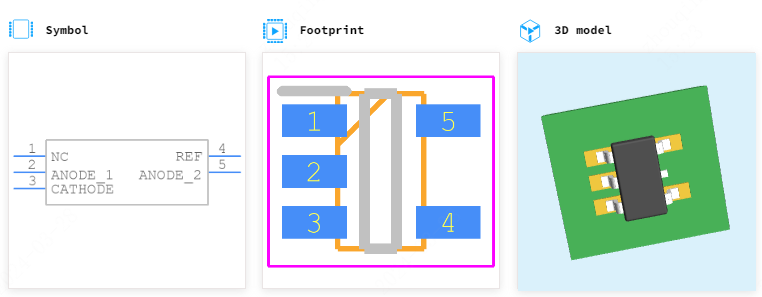

TLVH431AQDBVT引脚图
