LNK306DG-TL
- 厂商名称Power Integrations
- 元件分类AC/DC转换器
- 中文描述AC/DC转换器,降压,降压-升压,反激式,85V至265VAC输入,225mA,SOIC-8
- 英文描述AC/DC Converters 225 mA(MDCM)360 mA(CCM)
- 数据手册LNK306DG-TL数据手册Datasheet PDF
- 在线购买
LNK306DG-TL概述
LinkSwitch-TN专用于取代输出电流在360 mA以下范围内的所有线性和电容馈电（垂帽）非隔离电源，系统成本相同，但性能和能效更高。LinkSwitch-TN器件在单片集成电路上集成了700 V功率MOSFET、振荡器、简单的开/关控制方案、高压开关电流源、频率抖动、逐周期电流限制和热关断电路。启动和工作电源直接来自DRAIN引脚上的电压，无需在降压或反激式转换器中使用偏置电源和相关电路。
成本最低、元件数量最少的降压转换器解决方案
完全集成的自动重启功能，用于短路和开环故障保护-节省外部元件成本
66kHz工作频率，具有精确的电流限制-可使用低成本的现成1 mH电感器，输出电流高达120 mA
700V的高击穿电压可提供出色的输入浪涌承受能力
支持降压、降压-升压和反激拓扑结构
系统级热过载、输出短路和开环控制保护
即使采用典型配置，也能提供出色的线路和负载调节
高带宽提供快速启动，无过冲
限流操作可消除线路纹波
通用输入电压范围（85VAC至265VAC）
内置限流和滞后热保护
成本最低、元件数量最少的降压转换器解决方案
完全集成的自动重启功能，用于短路和开环故障保护-节省外部元件成本
66kHz工作频率，具有精确的电流限制-可使用低成本的现成1 mH电感器，输出电流高达120 mA
700V的高击穿电压可提供出色的输入浪涌承受能力
支持降压、降压-升压和反激拓扑结构
系统级热过载、输出短路和开环控制保护
即使采用典型配置，也能提供出色的线路和负载调节
高带宽提供快速启动，无过冲
限流操作可消除线路纹波
通用输入电压范围（85VAC至265VAC）
内置限流和滞后热保护
LNK306DG-TL中文参数
制造商:Power Integrations
产品种类:交流/直流转换器
安装风格:SMD/SMT
封装/箱体:SO-8C
输出电压:12 V
输入/电源电压—最小值:85 VAC
输入/电源电压—最大值:265 VAC
占空比-最大:72%
工作电源电流:68 uA
最小工作温度:-40℃
最大工作温度:+150℃
输出电流:225 mA
系列:LNK30
输出端数量:1 Output
产品种类:交流/直流转换器
安装风格:SMD/SMT
封装/箱体:SO-8C
输出电压:12 V
输入/电源电压—最小值:85 VAC
输入/电源电压—最大值:265 VAC
占空比-最大:72%
工作电源电流:68 uA
最小工作温度:-40℃
最大工作温度:+150℃
输出电流:225 mA
系列:LNK30
输出端数量:1 Output

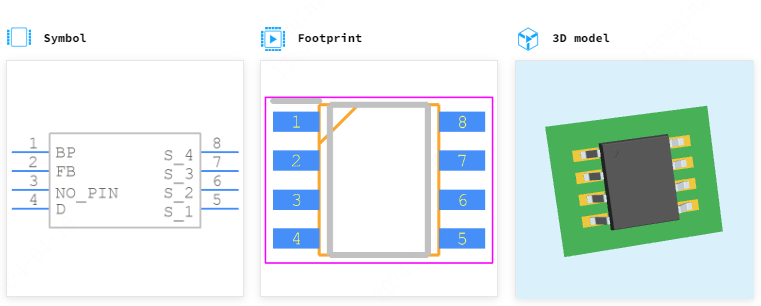

LNK306DG-TL引脚图
