SMBJ15CA
- 厂商名称LITTELFUSE
- 元件分类TVS二极管
- 中文描述TVS二极管，Transil SMBJ系列，双向，15 V，24.4 V，DO-214AA(SMB)，2引脚
- 英文描述TVS Diode，Transil SMBJ Series，Bidirectional，15 V，24.4 V，DO-214AA(SMB)，2 Pins
- 数据手册SMBJ15CA数据手册Datasheet PDF
- 在线购买
SMBJ15CA概述
SMBJ系列表面安装瞬态电压抑制二极管设计用于保护敏感的电子设备，免受雷击和其他瞬变电压事件.该产品适用于保护I/O接口，VCC总线和其他易损电路.用于表面安装应用.优化电路板空间.
峰值脉冲功率600W，10x1000?s波形
内置应力消除
玻璃钝化结
低增量浪涌电阻
优秀的钳位能力
0.01％重复率(占空比)
从0V到V(BR)，<1ps最小快速响应时间
12V以上，<1?A电流IR
可选单向或双向
数据线EFT保护，符合IIEC 61000-4-2(IEC801-2)标准
数据线EFT保护，符合IEC 61000-4-4(IEC801-4)标准
工作温度范围:-65至150°C
应用
计算机和计算机周边，通信与网络，消费电子产品，工业
峰值脉冲功率600W，10x1000?s波形
内置应力消除
玻璃钝化结
低增量浪涌电阻
优秀的钳位能力
0.01％重复率(占空比)
从0V到V(BR)，<1ps最小快速响应时间
12V以上，<1?A电流IR
可选单向或双向
数据线EFT保护，符合IIEC 61000-4-2(IEC801-2)标准
数据线EFT保护，符合IEC 61000-4-4(IEC801-4)标准
工作温度范围:-65至150°C
应用
计算机和计算机周边，通信与网络，消费电子产品，工业
SMBJ15CA中文参数
产品范围:Transil SMBJ系列
TVS极性:双向
反向关态电压Vrwm:15V
钳位电压最大:24.4V
二极管封装类型:DO-214AA(SMB)
针脚数:2引脚
击穿电压最小值:16.7V
击穿电压最大值:18.5V
峰值脉冲功率耗散:600W
TVS极性:双向
反向关态电压Vrwm:15V
钳位电压最大:24.4V
二极管封装类型:DO-214AA(SMB)
针脚数:2引脚
击穿电压最小值:16.7V
击穿电压最大值:18.5V
峰值脉冲功率耗散:600W

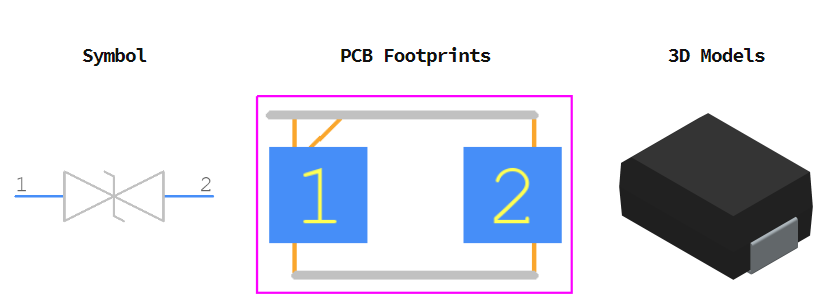

SMBJ15CA引脚图
