DS1302SN+

厂商名称Maxim
元件分类实时时钟芯片
中文描述实时时钟芯片，时期时间格式(星期/日/月/年时:分:秒)，串行，2V至5.5V，WSOIC-8
英文描述IC RTC CLK/CALENDAR SER 8-SOIC
数据手册DS1302SN+数据手册Datasheet PDF
在线购买

DS1302SN+概述

DS1302SN+是一款采用8引脚WSOIC封装的涓流充电计时芯片。它包含一个实时时钟/日历和31字节的静态RAM，并通过一个简单的串行接口与微处理器通信。它提供秒、分、小时、日、日期、月和年信息。对于少于31天的月份，包括闰年的更正，月末日期会自动调整。时钟以24小时或12小时格式运行，并带有AM/PM指示器。通过使用同步串行通信简化了DS1302与微处理器的接口。CE、I/O（数据线）和SCLK（串行时钟）三根线需要与时钟/RAM进行通信。数据可以一次1个字节或最多31个字节的突发传输到时钟/RAM或从时钟/RAM传输。DS1302是DS1202的后继产品。

电源电压范围为2V至5.5V

工作温度范围为-40°C至85°C

闰年补偿有效期至2100

设计用于以极低的功率运行并以低于1?W的功率保留数据和时钟信息

UL认可

时钟和计时

应用

时钟与计时

DS1302SN+中文参数

日期格式:星期；日；月；年

时间格式:时:分:秒

时钟芯片类型:实时时钟RTC

电源电压最小值:2V

电源电压最大值:5.5V

时钟集成电路封装类型:WSOIC

针脚数:8引脚

芯片接口类型:串行

工作温度最小值:-40°C

工作温度最高值:85°C

产品范围:-

汽车质量标准:-

MSL:MSL 1-无限制

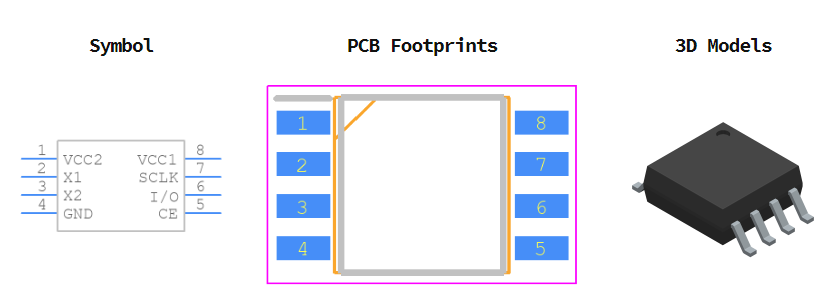

DS1302SN+引脚图
