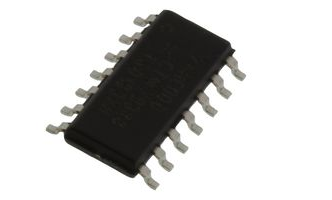

74HC00D,653

厂商名称Nexperia
元件分类逻辑门与反相器
中文描述与非门，74HC00，2输入，5.2mA，2V至6V，SOIC-14
英文描述NAND Gate 4-Element 2-IN CMOS 14-Pin SO T/R
数据手册74HC00D,653数据手册Datasheet PDF
在线购买

74HC00D,653概述

74HC00D是符合JEDEC标准的高速硅栅极CMOS器件。7A。它还与低功耗肖特基TTL(LSTTL)引脚兼容。74HC00是四路2输入与非门。输入包括钳位二极管。这使得可以使用限流电阻将输入连接到超过Vcc的电压。

CMOS电平

ESD保护

应用

系统监控，自动化与过程控制，时钟与计时，嵌入式设计与开发

74HC00D,653中文参数

逻辑功能:NAND门

元件数量:四

输入数:2

针脚数:14引脚

封装类型:集成电路

产品范围:74HC00

逻辑芯片系列:74HC

电源电压最小值:2V

电源电压最大值:6V

施密特触发器输入:无施密特触发器输入

输出电流:5.2mA

工作温度最小值:-40°C

工作温度最高值:125°C

汽车质量标准:-

MSL:MSL 1-无限制

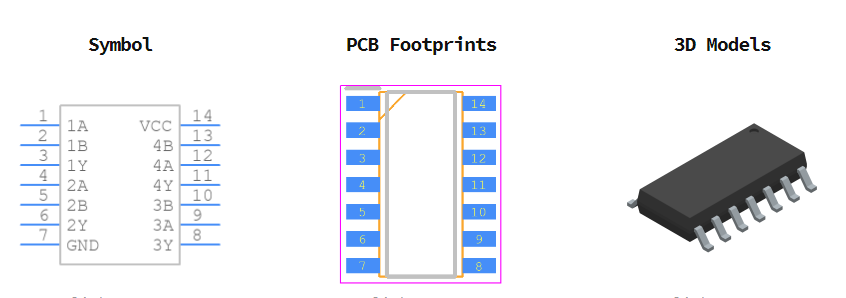

74HC00D,653引脚图
