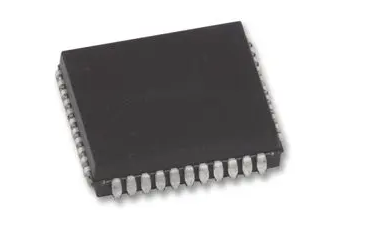

AT89C51ED2-SLSUM
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述8位MCU微控制单元，8051系列，60 MHz，64 KB，2 KB，44引脚，LCC
- 英文描述8 bit 8051 Microcontroller 40MHz 64kb Flash，256，1792B RAM，SPI 44-Pin PLCC
- 数据手册AT89C51ED2-SLSUM数据手册Datasheet PDF
- 在线购买
AT89C51ED2-SLSUM概述
AT89C51ED2-SLSUM是80C51 CMOS微控制器的1芯片8位高性能CMOS闪存版本，具有用于代码和数据的64kB闪存块以及用于非易失性数据存储的2048字节EEPROM。可以使用ISP功能或使用软件以并行或串行模式对闪存进行编程。编程电压是从标准VCC引脚内部产生的。该器件保留了80C52的所有特性，并增加了一个可编程计数器阵列、1792字节的XRAM、一个硬件看门狗定时器、SPI接口、键盘、一个更通用的串行通道，便于多处理器通信(EUART)和速度改进机制（X2模式）。
80C52兼容-8051指令兼容
用于监控内部电源的集成电源监视器(POR/PFD)
ISP（在系统编程）使用标准VCC电源
2048字节引导ROM包含低级闪存编程例程和默认串行加载程序
高速架构
64KB片上闪存程序/数据存储器
片上1792字节扩展RAM(XRAM)
用于数据存储的片上2048字节EEPROM块（仅限AT89C51ED2）
100K写入周期
双数据指针
用于慢速RAM/外设的可变长度MOVX
改进的X2模式，可独立选择CPU和每个外设
P1端口的键盘中断接口
串行外设接口(SPI)
8位时钟预分频器
16位可编程计数器阵列
异步端口复位
具有专用内部波特率发生器的全双工增强型UART
低EMI（抑制ALE）
硬件看门狗定时器（一次使能与复位），断电标志
80C52兼容-8051指令兼容
用于监控内部电源的集成电源监视器(POR/PFD)
ISP（在系统编程）使用标准VCC电源
2048字节引导ROM包含低级闪存编程例程和默认串行加载程序
高速架构
64KB片上闪存程序/数据存储器
片上1792字节扩展RAM(XRAM)
用于数据存储的片上2048字节EEPROM块（仅限AT89C51ED2）
100K写入周期
双数据指针
用于慢速RAM/外设的可变长度MOVX
改进的X2模式，可独立选择CPU和每个外设
P1端口的键盘中断接口
串行外设接口(SPI)
8位时钟预分频器
16位可编程计数器阵列
异步端口复位
具有专用内部波特率发生器的全双工增强型UART
低EMI（抑制ALE）
硬件看门狗定时器（一次使能与复位），断电标志
AT89C51ED2-SLSUM中文参数
| 制造商: | Microchip | 输入/输出端数量: | 34 I/O |
| 产品种类: | 8位微控制器 -MCU | 数据 RAM 大小: | 2 kB |
| 系列: | 89C | 工作电源电压: | 3 V to 5.5 V |
| 安装风格: | SMD/SMT | 最小工作温度: | - 40 C |
| 封装 / 箱体: | PLCC-44 | 最大工作温度: | + 85 C |
| 核心: | 80C51 | 封装: | Tube |
| 程序存储器大小: | 64 kB | 商标: | Microchip Technology / Atmel |
| 数据总线宽度: | 8 bit | 高度: | 3.48 mm |
| ADC分辨率: | No ADC | 接口类型: | SPI, UART |
| 最大时钟频率: | 60 MHz |

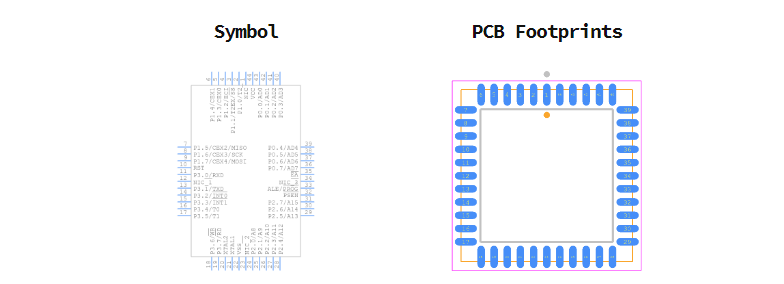

AT89C51ED2-SLSUM引脚图
