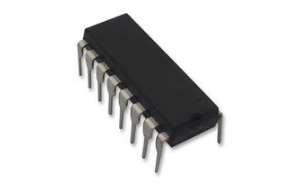

SG3525AN
- 厂商名称ST意法半导体
- 元件分类PWM控制器
- 中文描述 控制器，PWM双路，35V-8V电源，400 kHz，5.1V/500mA输出，DIP-16
- 英文描述Voltage Mode PWM Controller 500mA 400kHz 16-Pin PDIP Tube
- 数据手册SG3525AN数据手册Datasheet PDF
- 在线购买
SG3525AN概述
SG3525AN是一种调节脉冲宽度调制器IC，旨在在设计所有类型的开关电源时提供更高的性能并减少外部零件数。片内5.1V参考电压被修整为±1％，误差放大器的输入共模范围包括消除外部电阻的参考电压。CT和放电端子之间的单个电阻器提供了广泛的空载时间调整范围。该器件还具有内置软启动电路，仅需一个外部定时电容器。关断端子控制软启动电路和输出级，并通过带脉冲关断功能的PWM锁存器提供瞬时关断功能，并通过更长的关断命令实现软启动循环。
独立的振荡器同步端子
可调死区时间控制
内部软启动
逐脉冲关闭
输入欠压锁定，具有迟滞
锁存PWM以防止多个脉冲
双源/漏输出驱动器
独立的振荡器同步端子
可调死区时间控制
内部软启动
逐脉冲关闭
输入欠压锁定，具有迟滞
锁存PWM以防止多个脉冲
双源/漏输出驱动器
SG3525AN中文参数
| 最高开关频率 | 400 kHz | PWM控制器类型 | 开关调节器 |
| 输出电压 | 5 至 5.2 v | 长度 | 20mm |
| 输出电流 | 50 毫安、 500 毫安 | 宽度 | 7.1mm |
| 输出数目 | 2 | 高度 | 5.1mm |
| 安装类型 | 通孔 | 最小工作电源电压 | 8 V |
| 封装类型 | PDIP | 最低工作温度 | -55 °C |
| 引脚数目 | 16 | 最高工作温度 | +150 °C |
| 尺寸 | 20 x 7.1 x 5.1mm | 最大工作电源电压 | 35 V |

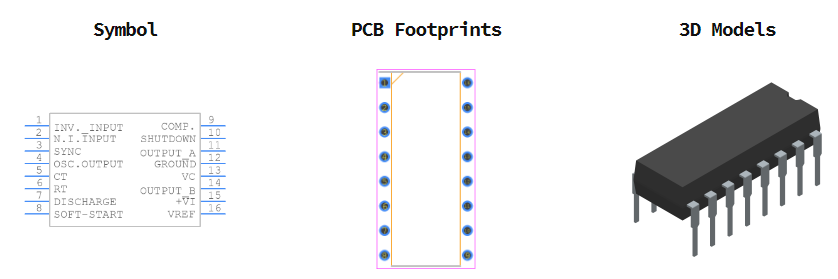

SG3525AN引脚图
