TPS5450DDAR
- 厂商名称TI德州仪器
- 元件分类DCDC转换器
- 中文描述DC-DC开关(降压)稳压器，可调节，500 kHz，5.5V-36V输入，31V/5 A输出，SO PowerPAD-8
- 英文描述IC REG BUCK ADJUSTABLE 5A 8SOPWR
- 数据手册TPS5450DDAR数据手册Datasheet PDF
- 在线购买
TPS5450DDAR概述
TPS5450是一个高输出电流PWM转换器，集成了一个低电阻，高侧N沟道MOSFET。具有所列功能的基板上包括一个高性能电压误差放大器，该放大器在瞬态条件下可提供严格的电压调节精度；欠压锁定电路，防止在输入电压达到5.5 V之前启动；内部设置的慢启动电路以限制浪涌电流；以及电压前馈电路，以改善瞬态响应。使用ENA引脚，关断电源电流通常降低至18μA。其他功能包括高有效使能，过流限制，过压保护和热关断功能。为了降低设计复杂性和外部组件数量，TPS5450反馈环路在内部进行了补偿。
TPS5450DDAR中文参数
| 制造商: | Texas Instruments | 最小输入电压: | 5.5 V |
| 安装风格: | SMD/SMT | 开关频率: | 500 kHz |
| 封装 / 箱体: | SO-PowerPad-8 | 最小工作温度: | - 40 C |
| 拓扑结构: | Buck | 最大工作温度: | + 125 C |
| 输出电压: | Adjustable | 输入电压: | 5.5 V to 36 V |
| 输出电流: | 0.208333333 | 产品: | Voltage Regulators |
| 输出端数量: | 1 Output | 类型: | Power Switching Regulator |
| 最大输入电压: | 36 V | 工作电源电流: | 3 mA |

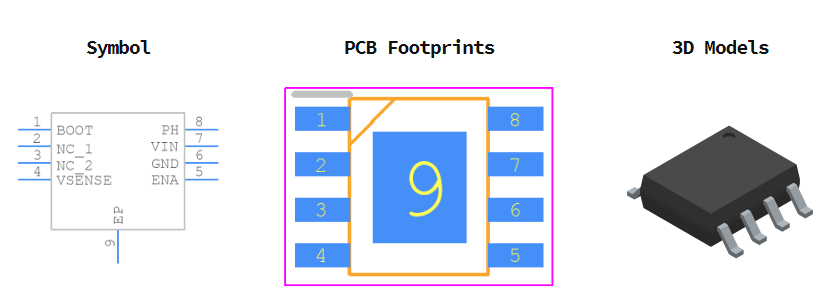

TPS5450DDAR引脚图
