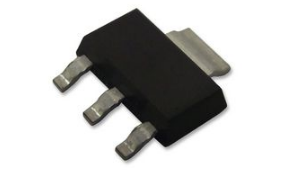

NCV1117ST33T3G
- 厂商名称ON安森美
- 元件分类LDO稳压器
- 中文描述稳压器，固定LDO，20V输入，1.07V压差，3.3V/1A输出，SOT-223-3
- 英文描述LDO Regulator Pos 3.3V 1A Automotive 4-Pin(3+Tab)SOT-223 T/R
- 数据手册NCV1117ST33T3G数据手册Datasheet PDF
- 在线购买
NCV1117ST33T3G概述
NCV1117ST33T3G是一款NCP1117系列1A低压差正固定稳压器，3引脚SOT-223封装.这款低压差正压稳压器能够提供超过1A的输出电流，最大压差为1.2V，800mA，工作温度范围内.片上微调可以调节参考/输出电压至±1.0％精准度.内部保护功能包括输出电流限制，安全工作区补偿和过热关断.无最低负载要求.该器件用于消费类和工业设备调节，2.85V版本带有有源SCSI终端，开关电源后置调节，硬盘驱动器控制器和电池充电器.
工作至20V输入
标称输出电压:3.3V
参考/输出电压调整至±1%
TA=25°C时，长期稳定性为0.3％，1000小时终点测量
RMS输出噪声(f=10Hz至10KHz)为0.003％Vout
车用级别AEC-Q101合规
应用
电源管理
工作至20V输入
标称输出电压:3.3V
参考/输出电压调整至±1%
TA=25°C时，长期稳定性为0.3％，1000小时终点测量
RMS输出噪声(f=10Hz至10KHz)为0.003％Vout
车用级别AEC-Q101合规
应用
电源管理
NCV1117ST33T3G中文参数
| 最大输出电流 | 1A | 引脚数目 | 3+Tab |
| 调节器类型 | 低跌落电压 | 输出类型 | 固定 |
| 输出数目 | 1 | 尺寸 | 6.7 x 3.7 x 1.69mm |
| 线路调节 | 4.5 mV | 高度 | 1.69mm |
| 精确度 | ±1% | 最低工作温度 | -40 °C |
| 负荷调节 | 10 mV | 宽度 | 3.7mm |
| 极性 | 正极 | 长度 | 6.7mm |
| 安装类型 | 表面贴装 | 最高工作温度 | +125 °C |
| 封装类型 | SOT-223 | 最大输入电压 | 20 V |
| 静态电流 | 10mA |

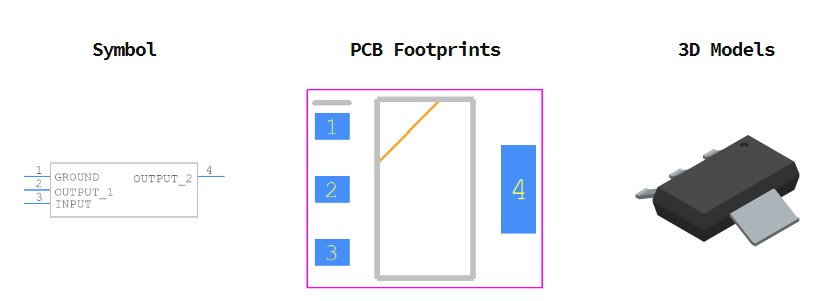

NCV1117ST33T3G引脚图
