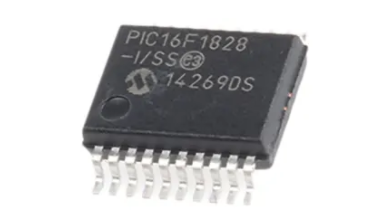

PIC16F1828-I/SS
- 厂商名称Microchip
- 元件分类8位微控制器 -MCU
- 中文描述8位微控制器,MCU,PIC16F系列,20引脚,SSOP封装,CAN通道数0,PIC,表面贴装安装,32 MHz,7 KB,256 Byte
- 英文描述8-BIT,FLASH,32 MHz,RISC MICROCONTROLLER,PDSO20,4.40 MM,PLASTIC,SSOP-20
- 数据手册PIC16F1828-I/SS数据手册Datasheet PDF
- 在线购买
PIC16F1828-I/SS概述
Microchip的PIC16F系列微控制器8位MCU，将Microchip的PIC®体系架构融入到引脚和封装选件中，从节省空间的14引脚设备到功能丰富的64引脚设备。带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F1824/1828系列微控制器基于Microchip的增强型中级内核，带16层深硬件堆栈和49个指令。这些MCU提供高达8个MIP、7千字节程序存储器、256字节RAM和256字节数据EEPROM。板载可配置振荡器，精确度为±1%。
微控制器功能
最大32 MHz CPU速度
49个指令
16级硬件堆栈
32 MHz内部振荡器-可选频率范围32 MHz至31 kHz
12个输入/输出引脚–PIC16F1824
18个输入/输出引脚–PIC16F1828
XLP技术
通电重置(POR)
通电计时器(PWRT)
振荡器启动计时器(OST)
掉电重置(BOR)
延长监控计时器(WDT)
增强型低电压编程(LVP)
在线串行编程(ICSP)
在线调试(ICD)
PIC16F1824/1828系列微控制器基于Microchip的增强型中级内核，带16层深硬件堆栈和49个指令。这些MCU提供高达8个MIP、7千字节程序存储器、256字节RAM和256字节数据EEPROM。板载可配置振荡器，精确度为±1%。
微控制器功能
最大32 MHz CPU速度
49个指令
16级硬件堆栈
32 MHz内部振荡器-可选频率范围32 MHz至31 kHz
12个输入/输出引脚–PIC16F1824
18个输入/输出引脚–PIC16F1828
XLP技术
通电重置(POR)
通电计时器(PWRT)
振荡器启动计时器(OST)
掉电重置(BOR)
延长监控计时器(WDT)
增强型低电压编程(LVP)
在线串行编程(ICSP)
在线调试(ICD)
PIC16F1828-I/SS中文参数
| 系列名称 | PIC16F | 模数转换器单元数目 | 1 |
| 封装类型 | SSOP | 长度 | 7.2mm |
| 安装类型 | 表面贴装 | 模数转换器 | 12 x 10 位 |
| 引脚数目 | 20 | PWM通道 | 4 |
| 装置核芯 | PIC | 宽度 | 5.3mm |
| 数据总线宽度 | 8Bit | 脉冲宽度调制 | 2 x 10 位，2（1 x 10 位） |
| 程序存储器大小 | 4 k 字 | 计时器分辨率 | 8 bit, 16 bit |
| 最大频率 | 32MHz | 高度 | 1.75mm |
| 内存大小 | 256 (EEPROM)，256 (SRAM) B | USART 通道数量 | 1 |
| PWM单元数目 | 4 | 计时器 | 1 x 16位，4 x 8位 |
| 模数转换器通道 | 12 | 最高工作温度 | +85 °C |
| SPI通道数目 | 1 | 尺寸 | 7.2 x 5.3 x 1.75mm |
| 典型工作电源电压 | 1.8 → 5.5 V | 程序存储器类型 | 闪存 |
| PWM分辨率 | 10Bit | I2C通道数目 | 1 |
| 模数转换器分辨率 | 10Bit | 最低工作温度 | -40 °C |
| 指令集结构 | RISC | 计时器数目 | 5 |

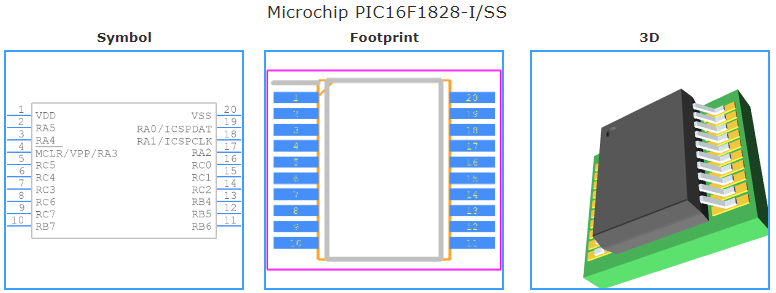

PIC16F1828-I/SS引脚图
