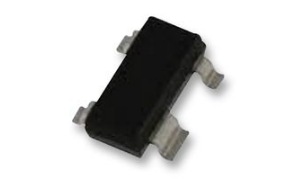

SP0503BAHTG
- 厂商名称Littelfuse
- 元件分类TVS二极管
- 中文描述静电保护装置，TVS，8 V，SOT-143，4引脚，5.5 V，225 mW，SP050 Series
- 英文描述ESD Suppressors/TVS Diodes TVS AVAL DIODE SMT
- 数据手册SP0503BAHTG数据手册Datasheet PDF
- 在线购买
SP0503BAHTG概述
SP0503BAHTG是3通道TVS二极管阵列，具有铜/铁合金引线，硅替代物和模制环氧树脂。这种表面贴装阵列系列可抑制ESD和其他瞬态过电压事件。该设备用于满足国际电气技术兼容性（针对静电放电要求的IEC瞬态抗扰性标准IEC 61000-4-2），可帮助保护数据电平高达5VDC的数据，信号或控制线上的敏感数字或模拟输入电路。单片硅阵列由专门设计的用于瞬态电压抑制（TVS）的结构组成。这些结构的尺寸和形状已针对瞬态保护进行了量身定制。低电容和钳位电压是高速信号线保护的理想选择。
<1ns快速响应时间
30pF典型的低输入电容
100nA反向隔离泄漏电流
30pF电容
-55至125°C工作温度范围
应用
消费电子产品，计算机和计算机周边，医用
<1ns快速响应时间
30pF典型的低输入电容
100nA反向隔离泄漏电流
30pF电容
-55至125°C工作温度范围
应用
消费电子产品，计算机和计算机周边，医用
SP0503BAHTG中文参数
| 方向类型 | 单向 | 最低工作温度 | -40 °C |
| 二极管配置 | 阵列 | 最高工作温度 | +85 °C |
| 最大钳位电压 | 8.5V | 长度 | 3.04mm |
| 安装类型 | 表面贴装 | 高度 | 1.07mm |
| 封装类型 | SOT-143 | 宽度 | 1.4mm |
| 最大反向待机电压 | 5.5V | 尺寸 | 3.04 x 1.4 x 1.07mm |
| 引脚数目 | 4 | 最大反向漏电流 | 100nA |
| 峰值脉冲功率耗散 | 0.22W | 电容值 | 30pF |
| ESD保护 | 是 | 测试电流 | 10mA |
| 每片芯片元件数目 | 3 |
SP0503BAHTG引脚图
