SN74ACT244PWR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述缓冲器/驱动器，74ACT244，4.5V至5.5V，TSSOP-20
- 英文描述Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP T/R
- 数据手册SN74ACT244PWR数据手册Datasheet PDF
- 在线购买
SN74ACT244PWR概述
SN74ACT244PWR是一个八进制缓冲器/驱动器，专为提高三态存储器地址驱动器，时钟驱动器以及面向总线的接收器和发送器的性能和密度而设计。SN74ACT244器件被组织为两个具有单独的输出使能（OE）输入的4位缓冲器/驱动器。当（OE）为低电平时，器件将非反相数据从A输入传递到Y输出。当（OE）为高电平时，输出处于高阻抗状态。为了确保上电或掉电期间的高阻抗状态，应通过一个上拉电阻将（OE）连接至VCC，并且该电阻的最小值取决于驱动器的电流吸收能力。
输入接受高达5.5V的电压
5V传播延迟（tpd）时为9.5ns
输入是TTL兼容的
绿色产品，无Sb/Br
应用
工业，自动化与过程控制，信号处理，时钟与计时
输入接受高达5.5V的电压
5V传播延迟（tpd）时为9.5ns
输入是TTL兼容的
绿色产品，无Sb/Br
应用
工业，自动化与过程控制，信号处理，时钟与计时
SN74ACT244PWR中文参数
| 制造商: | Texas Instruments | 功能: | Buffer/Line Driver |
| 产品种类: | 缓冲器和线路驱动器 | 高度: | 1.05 mm |
| 输入线路数量: | 8 Input | 长度: | 6.6 mm |
| 输出线路数量: | 8 Output | 工作温度范围: | - 40 C to + 85 C |
| 极性: | Non-Inverting | 输出类型: | 3-State |
| 高电平输出电流: | - 24 mA | 技术: | CMOS |
| 低电平输出电流: | 24 mA | 宽度: | 4.5 mm |
| 静态电流: | 4 uA | 逻辑系列: | ACT |
| 电源电压-最大: | 5.5 V | 逻辑类型: | CMOS |
| 电源电压-最小: | 4.5 V | 通道数量: | 8 |
| 工作电源电流: | 40 uA | 电源电流—最大值: | 4 uA |
| 最小工作温度: | - 40 C | 输入信号类型: | Single-Ended |
| 最大工作温度: | + 85 C | 工作电源电压: | 5 V |
| 安装风格: | SMD/SMT | 产品类型: | Buffers & Line Drivers |
| 封装 / 箱体: | TSSOP-20 | 传播延迟时间: | 9 ns |

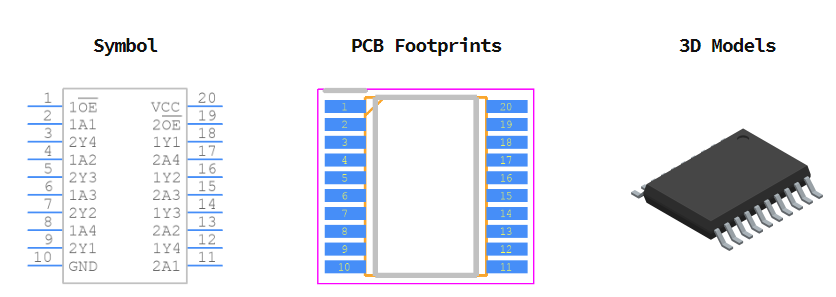

SN74ACT244PWR引脚图
