NCV1117ST50T3G
- 厂商名称ON安森美
- 元件分类LDO稳压器
- 中文描述稳压器，固定LDO，20V输入，1.07V压差，5V/1A输出，SOT-223-3
- 英文描述LDO Regulator Pos 5V 1A Automotive 4-Pin(3+Tab)SOT-223 T/R
- 数据手册NCV1117ST50T3G数据手册Datasheet PDF
- 在线购买
NCV1117ST50T3G概述
NCV1117ST50T3G是3引脚SOT-223封装的NCP1117系列1A低压差正固定电压稳压器。这种低压差正电压调节器能够提供超过1A的输出电流，并且在800mA的整个温度范围内具有1.2V的最大低压差。片上微调可将参考/输出电压调整到±1.0％的精度范围内。内部保护功能包括输出电流限制，安全工作区补偿和热关断。它没有最低负载要求来维持调节。它用于消费和工业设备调节点，2.85V版本的有源SCSI终端，开关电源调节后，硬盘驱动器控制器和电池充电器。
运作至20V输入
标称输出电压5V
基准/输出电压微调至±1％
TA=25°C，1000小时终点测量时的长期稳定性为0.3％
均方根输出噪声（f=10Hz至10KHz）为0.003％Vout
汽车级AEC-Q100合格
应用
电源管理
运作至20V输入
标称输出电压5V
基准/输出电压微调至±1％
TA=25°C，1000小时终点测量时的长期稳定性为0.3％
均方根输出噪声（f=10Hz至10KHz）为0.003％Vout
汽车级AEC-Q100合格
应用
电源管理
NCV1117ST50T3G中文参数
| 调节器类型 | 低跌落电压 | 引脚数目 | 3+Tab |
| 最大输出电流 | 2.2A | 输出类型 | 固定 |
| 输出数目 | 1 | 尺寸 | 6.7 x 3.7 x 1.69mm |
| 线路调节 | 6 mV | 高度 | 1.69mm |
| 负荷调节 | 15 mV | 宽度 | 3.7mm |
| 精确度 | ±1% | 最大输入电压 | 20 V |
| 极性 | 正极 | 长度 | 6.7mm |
| 安装类型 | 表面贴装 | 最高工作温度 | +125 °C |
| 封装类型 | SOT-223 | 最低工作温度 | -40 °C |
| 静态电流 | 10mA |

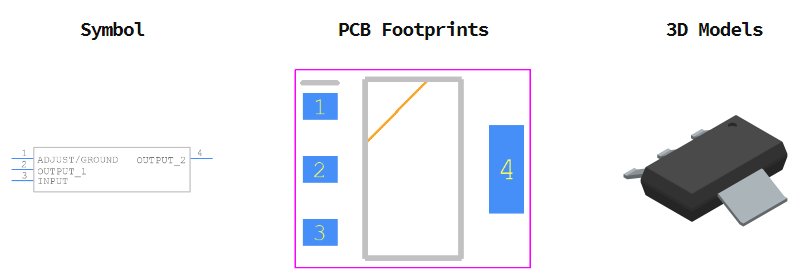

NCV1117ST50T3G引脚图
