MM74HC14MTCX
- 厂商名称ON安森美
- 元件分类反相器
- 中文描述非门，HC系列，施密特触发，1输入，5.2 mA，2V至6V，TSSOP-14
- 英文描述Inverter Schmitt Trigger 6-Element CMOS 14-Pin TSSOP W T/R
- 数据手册MM74HC14MTCX数据手册Datasheet PDF
- 在线购买
MM74HC14MTCX概述
MM74HC14MTCX是一款十六进制反相施密特触发器，利用先进的硅栅CMOS技术实现标准CMOS的低功耗和高抗噪性，以及驱动10个LS-TTL负载的能力。74HC逻辑系列在功能和引脚输出上与标准74LS逻辑系列兼容。内部二极管钳位到VCC和接地，保护所有输入免受静电放电损坏。
13ns传播延迟
20?A最大低静态电流
扇出10个LS-TTL负载
1?A最大低输入电流
0.9V迟滞电压
应用
工业
13ns传播延迟
20?A最大低静态电流
扇出10个LS-TTL负载
1?A最大低输入电流
0.9V迟滞电压
应用
工业
MM74HC14MTCX中文参数
| 逻辑功能 | 逆变器 | 逻辑系列 | HC |
| 输入类型 | 施密特触发器 | 尺寸 | 5 x 4.4 x 0.9mm |
| 每片芯片元件数目 | 6 | 高度 | 0.9mm |
| 施密特触发器输入 | 是 | 宽度 | 4.4mm |
| 最长传播延迟时间@最长CL | 188ns | 最高工作温度 | +125 °C |
| 最大高电平输出电流 | -5.2mA | 最低工作温度 | -55 °C |
| 最大低电平输出电流 | 5.2mA | 传输延迟测试条件 | 50pF |
| 安装类型 | 表面贴装 | 最小工作电源电压 | 2 V |
| 封装类型 | TSSOP | 长度 | 5mm |
| 引脚数目 | 14 | 最大工作电源电压 | 6 V |

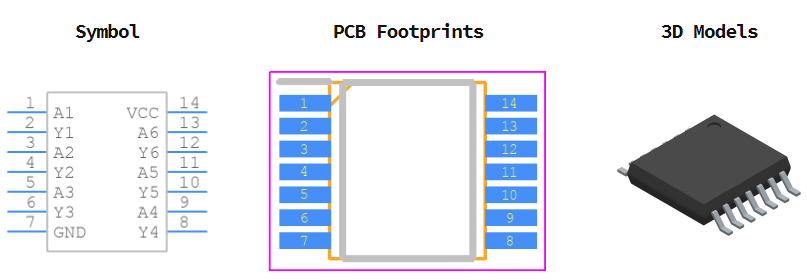

MM74HC14MTCX引脚图
