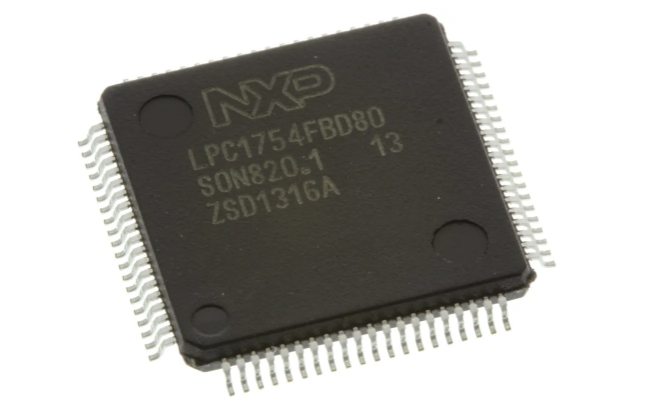

LPC1754FBD80
- 厂商名称NXP
- 元件分类ARM微控制器
- 中文描述NXP微控制器，LPC17系列，80引脚，LQFP封装，CAN通道数1，ARM Cortex M3，表面贴装安装
- 英文描述MCU 32-bit LPC1700 ARM Cortex M3 RISC 128KB Flash 2.5V/3.3V 80-Pin LQFP Tray
- 数据手册LPC1754FBD80数据手册Datasheet PDF
- 在线购买
LPC1754FBD80概述
LPC1754FBD80，551是一款128kB闪存32kB SRAM USB Cortex-M3微控制器单元，适用于嵌入式应用，高集成度，低功耗，100MHz频率。带有USB设备连接，8通道DMA控制器，电机控制PWM，超低功耗实时时钟(独立电池供电)，以及52个通用I/O引脚。
ARM Cortex-M3，内置嵌套矢量中断控制器
8通道通用DMA控制器
多层AHB矩阵连接，每个AHB主设备带单独的总线
4个UART，小数波特率生成
标准PWM/定时器模块，带外部计数输入
看门狗定时器
标准JTAG测试/调试接口
集成PMU(电源管理单元)
应用
计量，照明，通信与网络，工业，安全
ARM Cortex-M3，内置嵌套矢量中断控制器
8通道通用DMA控制器
多层AHB矩阵连接，每个AHB主设备带单独的总线
4个UART，小数波特率生成
标准PWM/定时器模块，带外部计数输入
看门狗定时器
标准JTAG测试/调试接口
集成PMU(电源管理单元)
应用
计量，照明，通信与网络，工业，安全
LPC1754FBD80中文参数
| 系列名称 | LPC17 | 宽度 | 12.1mm |
| 封装类型 | LQFP | PWM通道 | 7 |
| 安装类型 | 表面贴装 | 模数转换器 | 6 x 12 位 |
| 引脚数目 | 80 | 长度 | 12.1mm |
| 装置核芯 | ARM Cortex M3 | 最高工作温度 | +85 °C |
| 数据总线宽度 | 32Bit | 模数转换器单元数目 | 1 |
| 程序存储器大小 | 128 kB | 最低工作温度 | -40 °C |
| 最大频率 | 100MHz | 计时器分辨率 | 16 bit, 32Bit |
| 内存大小 | 32 kB | 高度 | 1.5mm |
| USB通道 | 1 x 设备，1 x 主机，1 x OTG | UART通道数目 | 4 |
| PWM单元数目 | 2 | 程序存储器类型 | 闪存 |
| 模数转换器通道 | 6 | CAN通道数目 | 1 |
| SPI通道数目 | 3 | 模数转换器分辨率 | 12Bit |
| 典型工作电源电压 | 3.3 V | 指令集结构 | RISC |
| I2C通道数目 | 2 | 尺寸 | 12.1 x 12.1 x 1.5mm |
| 计时器数目 | 4 | 计时器 | 4 x 32 位 |
| 脉冲宽度调制 | 1 （电动机控制）、 6 （通用） |

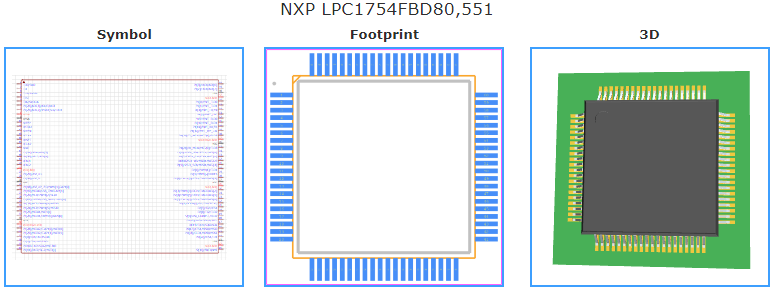

LPC1754FBD80引脚图
