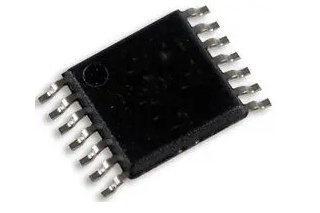

DRV8833PWPR
- 厂商名称TI德州仪器
- 元件分类电机驱动
- 中文描述电机驱动器，步进，2.7V至10.8V电源，1.5A/2输出，HTSSOP-16
- 英文描述<span>10.8-V，2-A dual H-bridge motor driver with current regulation</span>
- 数据手册DRV8833PWPR数据手册Datasheet PDF
- 在线购买
DRV8833PWPR概述
DRV8833PWPR是2A低压双刷直流或单双极步进电机驱动器（PWM Ctrl），为玩具，打印机和其他机电一体化应用提供了双桥电机驱动器解决方案。该设备具有两个H桥驱动器，可以驱动两个直流有刷电动机，一个双极步进电动机，螺线管或其他感性负载。每个H桥的输出驱动器模块由配置为H桥的N沟道功率MOSFET组成，以驱动电机绕组。每个H桥都包括调节或限制绕组电流的电路。具有故障输出引脚的内部停机功能可提供过流保护，短路保护，欠压锁定和过热保护。还提供了低功耗睡眠模式。
双H桥电流控制电机驱动器
PWM绕组电流调节和电流限制
低MOSFET导通电阻
绿色产品，无Sb/Br
应用
电源管理，自动化与过程控制，电机驱动与控制
双H桥电流控制电机驱动器
PWM绕组电流调节和电流限制
低MOSFET导通电阻
绿色产品，无Sb/Br
应用
电源管理，自动化与过程控制，电机驱动与控制
DRV8833PWPR中文参数
| 制造商: | Texas Instruments | 封装: | Cut Tape |
| 产品种类: | 马达/运动/点火控制器和驱动器 | 封装: | MouseReel |
| 产品: | Brushed DC Motor Drivers | 封装: | Reel |
| 类型: | Half Bridge | 特点: | Current Regulation |
| 工作电源电压: | 2.7 V to 10.8 V | 输出端数量: | 2 Output |
| 输出电流: | 1.5 A | 工作温度范围: | - 40 C to + 85 C |
| 工作电源电流: | 1.7 mA to 3 mA | 系列: | DRV8833 |
| 最小工作温度: | - 40 C | 商标: | Texas Instruments |
| 最大工作温度: | + 85 C | 开发套件: | DRV8833EVM |
| 安装风格: | SMD/SMT | 湿度敏感性: | Yes |
| 封装 / 箱体: | HTSSOP-16 | Rds On-漏源导通电阻: | 360 mOhms |
DRV8833PWPR引脚图
