ADS1232IPWR
- 厂商名称TI德州仪器
- 元件分类数模转换芯片
- 中文描述模数转换器，24 bit，80 SPS，差分、单端，串行，单，2.7 V
- 英文描述24-Bit，80SPS，2-Ch(Differential)，Pin-Programmable Delta-Sigma ADC for Bridge Sensors
- 数据手册ADS1232IPWR数据手册Datasheet PDF
- 在线购买
ADS1232IPWR概述
AADS1232IPWR是精密的24位模数转换器（ADC）。借助板载，低噪声可编程增益放大器（PGA），精密delta-sigma ADC和内部振荡器。ADS1232IPWR为桥式传感器应用（包括电子秤，应变计和压力传感器）提供了完整的前端解决方案。
输入多路复用器接受两个差分输入。ADS1232还包括一个板载温度传感器，用于监视环境温度。板载低噪声PGA具有1、2、64或128的可选增益，支持±2.5V，±1.25V，±39mV或±19.5mV的满量程差分输入。Δ-ΣADC的有效分辨率为23.5位，由3阶调制器和4阶数字滤波器组成。支持两种数据速率：10SPS（具有50Hz和60Hz抑制）和80SPS。ADS1232/4可以使用振荡器或晶体在外部作为时钟源。还有一个内部振荡器，不需要外部组件。失调校准可按需执行，ADS1232/4可以进入低功耗待机模式，或者在掉电模式下完全关闭。ADS1232/4的所有功能都通过简单的引脚驱动控制来操作。没有数字寄存器可以编程，以简化软件开发。数据通过易于隔离的串行接口输出，该串行接口直接连接到MSP430和其他微控制器。
ADS1232采用TSSOP-24封装，额定温度范围均为-40°C至+105°C。
输入多路复用器接受两个差分输入。ADS1232还包括一个板载温度传感器，用于监视环境温度。板载低噪声PGA具有1、2、64或128的可选增益，支持±2.5V，±1.25V，±39mV或±19.5mV的满量程差分输入。Δ-ΣADC的有效分辨率为23.5位，由3阶调制器和4阶数字滤波器组成。支持两种数据速率：10SPS（具有50Hz和60Hz抑制）和80SPS。ADS1232/4可以使用振荡器或晶体在外部作为时钟源。还有一个内部振荡器，不需要外部组件。失调校准可按需执行，ADS1232/4可以进入低功耗待机模式，或者在掉电模式下完全关闭。ADS1232/4的所有功能都通过简单的引脚驱动控制来操作。没有数字寄存器可以编程，以简化软件开发。数据通过易于隔离的串行接口输出，该串行接口直接连接到MSP430和其他微控制器。
ADS1232采用TSSOP-24封装，额定温度范围均为-40°C至+105°C。
ADS1232IPWR中文参数
| 制造商: | Texas Instruments | 特点: | 50/60 Hz Rejection, Oscillator, PGA |
| 产品种类: | 模数转换器 - ADC | 高度: | 1 mm |
| 系列: | ADS1232 | 长度: | 7.8 mm |
| 安装风格: | SMD/SMT | 转换器数量: | 1 Converter |
| 封装 / 箱体: | TSSOP-24 | 功耗: | 4.3 mW |
| 分辨率: | 24 bit | 类型: | Precision ADC |
| 通道数量: | 2 Channel | 宽度: | 4.4 mm |
| 接口类型: | I2C, SPI | 商标: | Texas Instruments |
| 采样比: | 80 S/s | 参考类型: | External |
| 输入类型: | Differential/Single-Ended | 关闭: | No Shutdown |
| 结构: | Sigma-Delta | 开发套件: | ADS1232REF |
| 模拟电源电压: | 2.7 V to 5.3 V | INL - 积分非线性: | 168 LSB |
| 数字电源电压: | 2.7 V to 5.3 V | 湿度敏感性: | Yes |
| 最小工作温度: | - 40 C | 工作电源电压: | 2.7 V to 5.3 V |
| 最大工作温度: | + 105 C | Pd-功率耗散: | 13.1 mW |

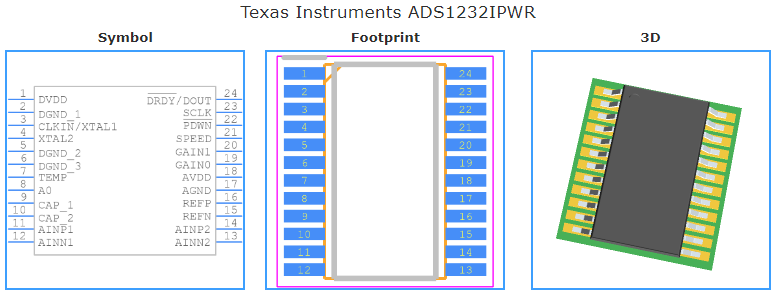

ADS1232IPWR引脚图
