AD7190BRUZ-REEL
- 厂商名称ADI
- 元件分类数模转换芯片
- 中文描述模数转换器，24 bit，4.8 kSPS，伪差分，SPI，单，4.75 V
- 英文描述4-Channel Single ADC Delta-Sigma 4.8ksps 24-bit Serial 24-Pin TSSOP T/R
- 数据手册AD7190BRUZ-REEL数据手册Datasheet PDF
- 在线购买
AD7190BRUZ-REEL概述
AD7190BRUZ是一款超低噪声，24位sigma-delta模数转换器（ADC），具有PGA。片上低噪声增益级意味着小幅度的信号可以直接连接到ADC。该器件可以配置为具有两个差分输入或四个伪差分输入。片上通道排序器允许启用多个通道，并且转换器在每个启用的通道上顺序转换。这简化了与零件的通信。片上4.92MHz时钟可用作ADC的时钟源，或者可以使用外部时钟或晶体。该设备具有两个数字滤波器选项。滤波器的选择会影响已编程输出数据速率，均方根建立时间和50/60Hz抑制下的均方根噪声/无噪声分辨率。
随时间变化
2个差分/4个伪差分输入通道
自动频道定序器
可编程增益
内部或外部时钟
4个通用数字输出
应用
消费电子产品，测试与测量
随时间变化
2个差分/4个伪差分输入通道
自动频道定序器
可编程增益
内部或外部时钟
4个通用数字输出
应用
消费电子产品，测试与测量
AD7190BRUZ-REEL中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 105 C |
| 产品种类: | 模数转换器 - ADC | 高度: | 1.05 mm |
| 系列: | AD7190 | 输入电压: | +/- 5.25 V |
| 安装风格: | SMD/SMT | 长度: | 7.8 mm |
| 封装 / 箱体: | TSSOP-24 | 转换器数量: | 1 Converter |
| 分辨率: | 24 bit | 宽度: | 4.4 mm |
| 通道数量: | 5 Channel | 商标: | Analog Devices |
| 接口类型: | 3-Wire, QSPI, SPI | 参考类型: | External |
| 采样比: | 4.8 kS/s | 开发套件: | EVAL-AD7190EBZ |
| 输入类型: | Differential/Pseudo-Differential | 增益误差: | +/- 0.005 %FSR |
| 结构: | Sigma-Delta | INL - 积分非线性: | +/- 15 ppm |
| 模拟电源电压: | 4.75 V to 5.25 V | ADC 输入端数量: | 4 Input/2 Input |
| 数字电源电压: | 2.7 V to 5.25 V | 工作电源电压: | 3.6 V, 5 V |
| 最小工作温度: | - 40 C | Pd-功率耗散: | 36.8 mW |

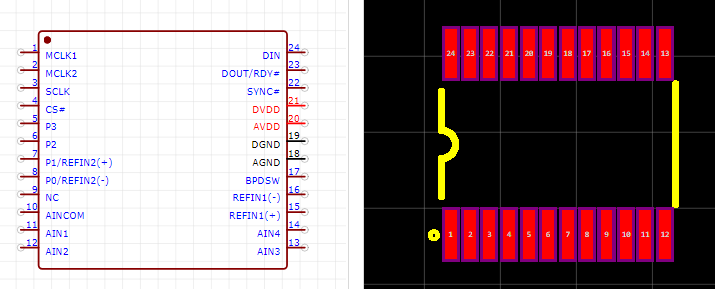

AD7190BRUZ-REEL引脚图
