TPS54360DDAR
- 厂商名称TI德州仪器
- 元件分类开关稳压器
- 中文描述DC-DC开关降压稳压器，可调节，4.5V-60V输入，2.5 MHz，3.5A输出，HSOIC-8
- 英文描述Conv DC-DC 4.5V to 60V Step Down Single-Out 0.8V to 58.8V 3.5A Automotive 8-Pin HSOP EP T/R
- 数据手册TPS54360DDAR数据手册Datasheet PDF
- 在线购买
TPS54360DDAR概述
4.5V到60V（绝对最大值为65V）输入范围
3.5A持续电流、4.5A最低峰值电感器电流限制
电流模式控制直流/直流转换器
92mΩ高侧金属氧化物半导体场效应晶体管(MOSFET)
轻负载条件下使用脉冲跳跃实现的高效率Eco-mode。?
轻负载条件下使用集成型引导(BOOT)再充电场效应晶体管(FET)实现的低压降
146?A静态工作电流
2?A关断电流
100kHz至2.5MHz的固定开关频率
同步至外部时钟
可调欠压闭锁(UVLO)电压和滞后
内部软启动
精确逐周期电流限制
过热、过压和频率折返保护
0.8V 1%内部电压基准
8引脚HSOIC，配备PowerPAD?封装
-40°C至150°C TJ运行范围
3.5A持续电流、4.5A最低峰值电感器电流限制
电流模式控制直流/直流转换器
92mΩ高侧金属氧化物半导体场效应晶体管(MOSFET)
轻负载条件下使用脉冲跳跃实现的高效率Eco-mode。?
轻负载条件下使用集成型引导(BOOT)再充电场效应晶体管(FET)实现的低压降
146?A静态工作电流
2?A关断电流
100kHz至2.5MHz的固定开关频率
同步至外部时钟
可调欠压闭锁(UVLO)电压和滞后
内部软启动
精确逐周期电流限制
过热、过压和频率折返保护
0.8V 1%内部电压基准
8引脚HSOIC，配备PowerPAD?封装
-40°C至150°C TJ运行范围
TPS54360DDAR中文参数
| 制造商: | Texas Instruments | 开关频率: | 100 kHz to 2.5 MHz |
| 产品种类: | 开关稳压器 | 最小工作温度: | - 40 C |
| 安装风格: | SMD/SMT | 最大工作温度: | + 125 C |
| 封装 / 箱体: | SO-PowerPad-8 | 系列: | TPS54360 |
| 输出电压: | 800 mV to 58.8 V | 输入电压: | 4.5 V to 60 V |
| 输出电流: | 3.5 A | 工作温度范围: | - 40 C to + 125 C |
| 输出端数量: | 1 Output | 产品: | Voltage Regulators |
| 最大输入电压: | 60 V | 类型: | Voltage Converter |
| 拓扑结构: | Buck | 湿度敏感性: | Yes |
| 最小输入电压: | 4.5 V | 电源电压-最小: | 4.5 C |

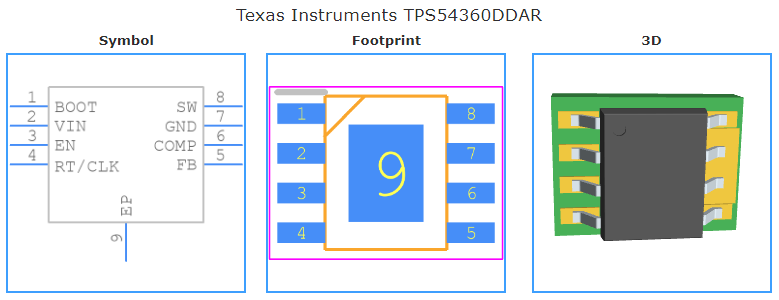

TPS54360DDAR引脚图
