ADP2302ARDZ-5.0-R7
- 厂商名称ADI
- 元件分类开关稳压器
- 中文描述开关稳压器2A Non-Sync Step Down DC-DC Converter
- 英文描述Switching Voltage Regulators 2A 700KHz NonSync Step-Down
- 数据手册ADP2302ARDZ-5.0-R7数据手册Datasheet PDF
- 在线购买
ADP2302ARDZ-5.0-R7概述
ADP2302ARDZ-5.0-R7 是一款由 Analog Devices（亚德诺）生产的降压型开关稳压器，具有以下主要特性：
基本参数
-
输入电压范围：3V 至 20V。
-
输出电压：固定 5V。
-
最大输出电流：2A。
-
开关频率：700kHz。
-
封装形式：8 引脚 SOIC 封装，带裸露焊盘（SOIC-8-EP）。
-
工作温度范围：-40℃ 至 +125℃。
性能特点
-
宽输入电压范围：适用于多种电源环境。
-
高效率：采用异步降压设计，适合高效率电源转换。
-
快速瞬态响应：电流模式控制架构，提供快速稳定的负载和线路瞬态性能。
-
保护功能：具备欠压锁定（UVLO）、过流保护（OCP）和热关断（TSD）功能。
-
小尺寸设计：700kHz 的开关频率允许使用较小的电感和陶瓷电容，提供紧凑的解决方案。
应用领域
ADP2302ARDZ-5.0-R7 适用于多种应用，包括：
-
中间电源轨转换。
-
点负载 DC-DC 转换。
-
通信和网络设备。
-
工业和仪器仪表。
-
医疗和消费电子。
ADP2302ARDZ-5.0-R7中文参数
制造商:Analog Devices Inc.
产品种类:开关稳压器
安装风格:SMD/SMT
封装/箱体:SOIC-8
拓扑结构:Buck
输出电压:5 V
输出电流:2 A
输出端数量:1 Output
输入电压-最小值:3 V
输入电压-最大值:20 V
静态电流:750 uA
开关频率:700 kHz
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADP2302
高度:1.65 mm
长度:4.9 mm
湿度敏感性:Yes
工作电源电流:720 uArs 2A 700KHz NonSync Step-Down
产品种类:开关稳压器
安装风格:SMD/SMT
封装/箱体:SOIC-8
拓扑结构:Buck
输出电压:5 V
输出电流:2 A
输出端数量:1 Output
输入电压-最小值:3 V
输入电压-最大值:20 V
静态电流:750 uA
开关频率:700 kHz
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADP2302
高度:1.65 mm
长度:4.9 mm
湿度敏感性:Yes
工作电源电流:720 uArs 2A 700KHz NonSync Step-Down

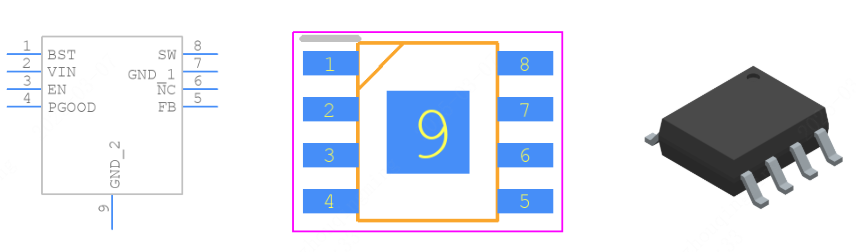

ADP2302ARDZ-5.0-R7引脚图
