AD654JRZ-REEL7
- 厂商名称ADI
- 元件分类V/F和F/V转换芯片
- 中文描述电压频率转换及频率电压转换IC,LOW℃OST V/F℃ONV IC
- 英文描述Voltage to Frequency&Frequency to Voltage IC,LOW℃OST V/F℃ONV IC
- 数据手册AD654JRZ-REEL7数据手册Datasheet PDF
- 在线购买
AD654JRZ-REEL7概述
AD654JRZ-REEL7 是ADI（Analog Devices Inc.）推出的高精度电压频率转换器（VFC），可将模拟电压信号线性转换为脉冲频率信号，适用于工业测控、传感器信号调理及远程数据传输。
商品特性
- 高线性度：±0.01%全量程误差，支持精密信号转换。
- 宽电源范围：单/双电源灵活供电，兼容工业系统。
- 低功耗设计：静态电流仅1.5mA，适合电池供电设备。
- 抗干扰能力：频率输出可长距离传输，抗噪声性能强。
应用场景
- 工业传感器：压力/温度变送器的V/F信号转换。
- 数据采集：模拟信号隔离传输（通过光纤/电缆）。
- 电机控制：转速/位置反馈的频率信号生成。
- 医疗设备：生理信号（如ECG）的频率调制传输。
AD654JRZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:电压频率转换及频率电压转换
系列:AD654
产品:Voltage to Frequency℃onverters
全标度频率:500 kHz
INL-积分非线性:+/-0.4%FSR
电源电压-最大:36 V
电源电压-最小:4.5 V
电源类型:Dual
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
双重电源电压:+/-5 V to+/-18 V
高度:1.5 mm
长度:5 mm
最大双重电源电压:+/-18 V
最小双重电源电压:+/-5 V
工作电源电压:5 V,9 V,12 V,15 V,18 V,24 V,28 V
产品种类:电压频率转换及频率电压转换
系列:AD654
产品:Voltage to Frequency℃onverters
全标度频率:500 kHz
INL-积分非线性:+/-0.4%FSR
电源电压-最大:36 V
电源电压-最小:4.5 V
电源类型:Dual
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOIC-8
双重电源电压:+/-5 V to+/-18 V
高度:1.5 mm
长度:5 mm
最大双重电源电压:+/-18 V
最小双重电源电压:+/-5 V
工作电源电压:5 V,9 V,12 V,15 V,18 V,24 V,28 V

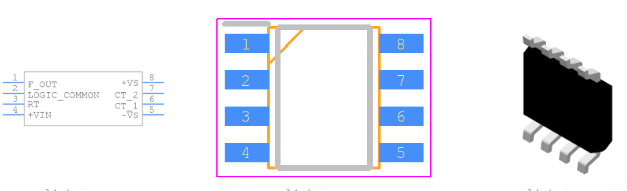

AD654JRZ-REEL7引脚图
