ADM3101EARQZ-REEL
- 厂商名称ADI
- 元件分类RS232芯片
- 中文描述±15 kV ESD保护、单通道RS-232线路驱动器/接收机，采用3.3 V电源供电
- 英文描述RS-232 Interface IC 3.3V 1 Driver 1 Reciever Tranciever 15kV
- 数据手册ADM3101EARQZ-REEL数据手册Datasheet PDF
- 在线购买
ADM3101EARQZ-REEL概述
ADM3101E是一款高速、单通道RS-232/V.28收发器接口器件，采用3.3 V单电源供电。低功耗使它非常适合电池供电的便携式仪表。
ADM3101E符合EIA/TIA-232E和CCITT V.28规范，数据速率最高可达460 kbps。
所有RS-232(TOUT和RIN)和CMOS(TIN和ROUT)输入及输出均提供静电放电保护（最高±15 kV ESD保护）。
由于该器件的输入/输出引脚提供±15 kV ESD保护，因此该器件非常适合在电气条件恶劣的环境下工作，或者需要频繁插拔RS-232电缆的应用。
倍压器/反相器使用四个0.1μF外部电荷泵电容，这使得该器件可以采用3.3 V单电源供电。
ADM3101E采用12引脚LFCSP封装，额定温度范围为−40°C至+85°C。
应用
通用RS-232数据链路
工业/电信诊断端口
ADM3101E符合EIA/TIA-232E和CCITT V.28规范，数据速率最高可达460 kbps。
所有RS-232(TOUT和RIN)和CMOS(TIN和ROUT)输入及输出均提供静电放电保护（最高±15 kV ESD保护）。
由于该器件的输入/输出引脚提供±15 kV ESD保护，因此该器件非常适合在电气条件恶劣的环境下工作，或者需要频繁插拔RS-232电缆的应用。
倍压器/反相器使用四个0.1μF外部电荷泵电容，这使得该器件可以采用3.3 V单电源供电。
ADM3101E采用12引脚LFCSP封装，额定温度范围为−40°C至+85°C。
应用
通用RS-232数据链路
工业/电信诊断端口
ADM3101EARQZ-REEL中文参数
制造商:Analog Devices Inc.
产品种类:RS-232接口集成电路
封装/箱体:QSOP-16
系列:ADM3101E
功能:Transceiver
数据速率:460 kb/s
激励器数量:1 Driver
接收机数量:1 Receiver
双工:Full Duplex
电源电压-最大:5.5 V
电源电压-最小:3 V
安装风格:SMD/SMT
工作电源电流:5 mA
最小工作温度:-40℃
最大工作温度:+85℃
ESD保护:15 kV
收发器数量:1 Transceiver
工作电源电压:3 V to 5.5 V
产品种类:RS-232接口集成电路
封装/箱体:QSOP-16
系列:ADM3101E
功能:Transceiver
数据速率:460 kb/s
激励器数量:1 Driver
接收机数量:1 Receiver
双工:Full Duplex
电源电压-最大:5.5 V
电源电压-最小:3 V
安装风格:SMD/SMT
工作电源电流:5 mA
最小工作温度:-40℃
最大工作温度:+85℃
ESD保护:15 kV
收发器数量:1 Transceiver
工作电源电压:3 V to 5.5 V

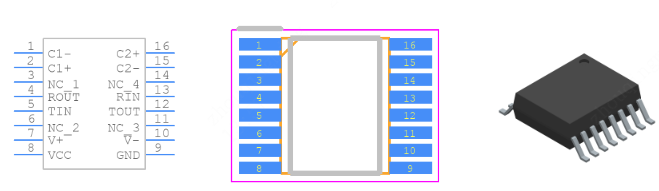

ADM3101EARQZ-REEL引脚图
