ADM3075EARZ-REEL7
- 厂商名称ADI
- 元件分类RS-422/RS-485 接口 IC
- 中文描述<span>RS-422/RS-485接口IC 3V 15kV ESD RS-485 HD 500Kbps w/FS,IC</span><br />
- 英文描述<span>3.3 V,⅛Load,±15kV ESD Protected,RS-485/RS-422 Transceiver(Half Duplex,500 kbps,DE/RE)</span>
- 数据手册ADM3075EARZ-REEL7数据手册Datasheet PDF
- 在线购买
ADM3075EARZ-REEL7概述
ADM3075EARZ-REEL7 是一款由 Analog Devices（亚德诺）生产的 3.3V 低功耗数据收发器，适用于 RS-485 和 RS-422 总线通信。以下是其主要特性：
基本特性
-
工作电压：3V 至 3.6V。
-
数据速率：支持最高 500 kbps。
-
ESD 保护：提供 ±15 kV 的 ESD（静电放电）保护。
-
通信模式：支持半双工和全双工通信。
-
封装形式：采用 8 引脚 SOIC 封装。
性能特点
-
低功耗：设计用于低功耗应用。
-
热关断和短路保护：具备热关断和短路保护功能。
-
高阻态输出：在禁用或断电时，输出为高阻态。
-
接收器输入阻抗：具有 ⅛ 单位负载的接收器输入阻抗，允许总线上最多连接 256 个收发器。
-
工作温度范围：-40℃ 至 +85℃。
应用领域
该芯片广泛应用于工业控制、电力计量、照明系统、通信、安防系统以及仪器仪表等领域。
ADM3075EARZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:RS-422/RS-485接口IC
系列:ADM3075E
安装风格:SMD/SMT
封装/箱体:SOIC-8
功能:Transceiver
激励器数量:1 Driver
接收机数量:1 Receiver
数据速率:500 kb/s
电源电压-最大:3.3 V
电源电压-最小:3.3 V
最小工作温度:-40℃
最大工作温度:+125℃
双工:Half Duplex
ESD保护:15 kV
高度:1.5 mm(Max)
长度:5 mm(Max)
输入/输出端数量:1
输入线路数量:80 at RS-422,256 at RS-485
输出线路数量:1
工作电源电流:1.5 mA
工作电源电压:3.3 V
输出类型:3-State
产品种类:RS-422/RS-485接口IC
系列:ADM3075E
安装风格:SMD/SMT
封装/箱体:SOIC-8
功能:Transceiver
激励器数量:1 Driver
接收机数量:1 Receiver
数据速率:500 kb/s
电源电压-最大:3.3 V
电源电压-最小:3.3 V
最小工作温度:-40℃
最大工作温度:+125℃
双工:Half Duplex
ESD保护:15 kV
高度:1.5 mm(Max)
长度:5 mm(Max)
输入/输出端数量:1
输入线路数量:80 at RS-422,256 at RS-485
输出线路数量:1
工作电源电流:1.5 mA
工作电源电压:3.3 V
输出类型:3-State

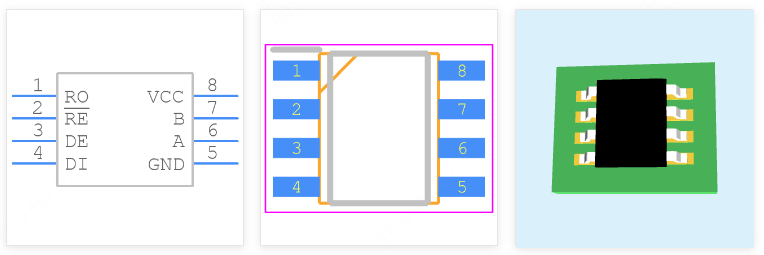

ADM3075EARZ-REEL7引脚图
