AD7399BRZ-REE
- 厂商名称ADI
- 元件分类数模转换器
- 中文描述四通道、串行输入、10位DAC
- 英文描述Quad,Serial-Input 10-Bit DAC
- 数据手册AD7399BRZ-REE数据手册Datasheet PDF
- 在线购买
AD7399BRZ-REE概述
AD7398/AD7399系列分别是四通道、12/10位电压输出数模转换器(DAC),采用3 V至5 V单电源或V双电源供电。这些单芯片DAC采用ADI公司鲁棒的CBCMOS工艺制造,适合单电源或双电源系统应用,具有成本低、易于使用的特点。
满量程输出电压由所施加的外部基准电压VREF决定。有效的VREF值包括VSS<VREF<VDD,从而可提供广泛的满量程输出选择。对于乘法应用,交流输入可以达到±5 VP。
双缓冲串行数据接口利用串行数据输入(SDI)、时钟(CLK)和芯片选择(CS)引脚,提供高速、三线式、SPI和微控制器兼容型输入。利用共用的电平敏感型、加载DAC选通(LDAC)输入,可以通过先前加载的输入寄存器同时更新所有DAC。此外,在系统通电时,内部上电复位功能可迫使输出电压处于零电平。外部异步复位(RS)也会迫使所有寄存器处于零代码状态。可编程关断特性则可以降低空闲DAC的功耗。
两款器件均采用相同的引脚排列,用户可以根据具体应用选择适当的分辨率,而不必重新设计电路布局。对于8位分辨率应用,请参见引脚兼容产品AD7304。
AD7398/AD7399的额定温度范围为−40°C至+125°C扩展工业温度范围。提供16引脚宽体SOIC和超紧凑、超薄型1.1 mm TSSOP两种封装。
应用-汽车应用输出电压范围
-便携式通信
-数字控制校准
-PC外设
满量程输出电压由所施加的外部基准电压VREF决定。有效的VREF值包括VSS<VREF<VDD,从而可提供广泛的满量程输出选择。对于乘法应用,交流输入可以达到±5 VP。
双缓冲串行数据接口利用串行数据输入(SDI)、时钟(CLK)和芯片选择(CS)引脚,提供高速、三线式、SPI和微控制器兼容型输入。利用共用的电平敏感型、加载DAC选通(LDAC)输入,可以通过先前加载的输入寄存器同时更新所有DAC。此外,在系统通电时,内部上电复位功能可迫使输出电压处于零电平。外部异步复位(RS)也会迫使所有寄存器处于零代码状态。可编程关断特性则可以降低空闲DAC的功耗。
两款器件均采用相同的引脚排列,用户可以根据具体应用选择适当的分辨率,而不必重新设计电路布局。对于8位分辨率应用,请参见引脚兼容产品AD7304。
AD7398/AD7399的额定温度范围为−40°C至+125°C扩展工业温度范围。提供16引脚宽体SOIC和超紧凑、超薄型1.1 mm TSSOP两种封装。
应用-汽车应用输出电压范围
-便携式通信
-数字控制校准
-PC外设
AD7399BRZ-REE中文参数
制造商:Analog Devices Inc.
产品种类:数模转换器-DAC
系列:AD7399
分辨率:10 bit
采样比:167 kS/s
通道数量:4 Channel
稳定时间:6 us
接口类型:3-Wire,SPI
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SOIC-16
湿度敏感性:Yes
转换器数量:4℃onverter
Pd-功率耗散:27 mW
电源电压-最大:5.5 V
电源电压-最小:2.7 V
产品种类:数模转换器-DAC
系列:AD7399
分辨率:10 bit
采样比:167 kS/s
通道数量:4 Channel
稳定时间:6 us
接口类型:3-Wire,SPI
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SOIC-16
湿度敏感性:Yes
转换器数量:4℃onverter
Pd-功率耗散:27 mW
电源电压-最大:5.5 V
电源电压-最小:2.7 V

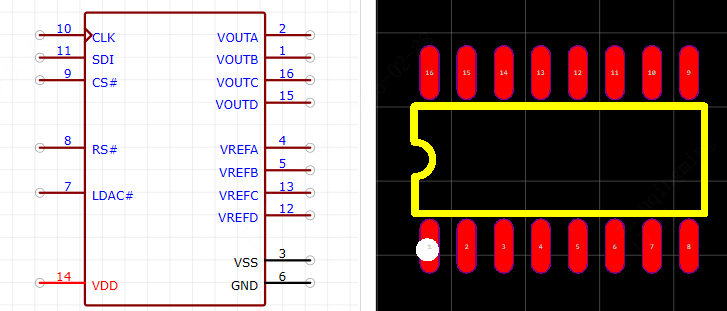

AD7399BRZ-REE引脚图
