AD8628ARZ-REEL7
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述零漂移、单电源RRIO运算放大器
- 英文描述Precision Amplifiers Zero-Drift RRIO SGL-Supply
- 数据手册AD8628ARZ-REEL7数据手册Datasheet PDF
- 在线购买
AD8628ARZ-REEL7概述
这款放大器具有超低失调、漂移和偏置电流特性。AD8628/AD8629/AD8630均为宽带宽、自稳零放大器，具有轨到轨输入和输出摆幅以及低噪声特性，采用2.7 V至5 V单电源供电（或±1.35 V至±2.5 V双电源供电）。
AD8628/AD8629/AD8630可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的电路拓扑结构，将低成本与高精度、低噪声特性融于一体，且无需外部电容。此外，AD8628/AD8629/AD8630还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。
AD8628/AD8629/AD8630的失调电压仅为1µV，失调电压漂移小于0.005μV/°C，噪声仅为0.5µV p-p（0 Hz至10 Hz），因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用AD8628/AD8629/AD8630提供的轨到轨输入和输出摆幅能力，以降低输入偏置复杂度，并使信噪比达到较大。
AD8628/AD8629/AD8630的额定温度范围为−40°C至+125°C扩展工业温度范围。AD8628提供5引脚小型TSOT、5引脚SOT-23和8引脚窄体SOIC三种塑料封装。AD8629提供标准8引脚窄体SOIC和MSOP两种塑料封装。AD8630四通道放大器提供14引脚窄体SOIC和14引脚TSSOP两种塑料封装。有关汽车应用级产品的信息，请参考“订购指南”。
应用
汽车传感器
压力和位置传感器
应变计放大器
医疗仪器
热电偶放大器
精密电流检测
光电二极管放大器
AD8628/AD8629/AD8630可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的电路拓扑结构，将低成本与高精度、低噪声特性融于一体，且无需外部电容。此外，AD8628/AD8629/AD8630还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。
AD8628/AD8629/AD8630的失调电压仅为1µV，失调电压漂移小于0.005μV/°C，噪声仅为0.5µV p-p（0 Hz至10 Hz），因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用AD8628/AD8629/AD8630提供的轨到轨输入和输出摆幅能力，以降低输入偏置复杂度，并使信噪比达到较大。
AD8628/AD8629/AD8630的额定温度范围为−40°C至+125°C扩展工业温度范围。AD8628提供5引脚小型TSOT、5引脚SOT-23和8引脚窄体SOIC三种塑料封装。AD8629提供标准8引脚窄体SOIC和MSOP两种塑料封装。AD8630四通道放大器提供14引脚窄体SOIC和14引脚TSSOP两种塑料封装。有关汽车应用级产品的信息，请参考“订购指南”。
应用
汽车传感器
压力和位置传感器
应变计放大器
医疗仪器
热电偶放大器
精密电流检测
光电二极管放大器
AD8628ARZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:精密放大器
通道数量:1 Channel
GBP-增益带宽产品:2.5 MHz
SR-转换速率:1 V/us
Vos-输入偏置电压:1 uV
Ib-输入偏流:100 pA
电源电压-最大:6 V,+/-2.5 V
电源电压-最小:2.7 V,+/-1.35 V
工作电源电流:1.1 mA
每个通道的输出电流:30 mA
CMRR-共模抑制比:140 dB
en-输入电压噪声密度:22 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+125℃
系列:AD8628
最大双重电源电压:+/-2.5 V
最小双重电源电压:+/-1.35 V
工作电源电压:2.7 V to 6 V
产品种类:精密放大器
通道数量:1 Channel
GBP-增益带宽产品:2.5 MHz
SR-转换速率:1 V/us
Vos-输入偏置电压:1 uV
Ib-输入偏流:100 pA
电源电压-最大:6 V,+/-2.5 V
电源电压-最小:2.7 V,+/-1.35 V
工作电源电流:1.1 mA
每个通道的输出电流:30 mA
CMRR-共模抑制比:140 dB
en-输入电压噪声密度:22 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+125℃
系列:AD8628
最大双重电源电压:+/-2.5 V
最小双重电源电压:+/-1.35 V
工作电源电压:2.7 V to 6 V

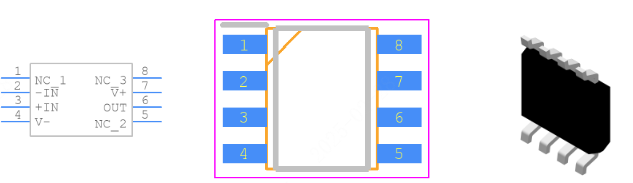

AD8628ARZ-REEL7引脚图
