ADG719BRTZ-REEL7
- 厂商名称ADI
- 元件分类模拟开关IC
- 中文描述CMOS 1.8 V至5.5 V、2.5Ω2:1多路复用/单刀双掷开关，采用SOT-23封装
- 英文描述CMOS 1.8 V to 5.5 V,2.5Ω2:1 Mux/SPDT Switch in SOT-23
- 数据手册ADG719BRTZ-REEL7数据手册Datasheet PDF
- 在线购买
ADG719BRTZ-REEL7概述
ADG719是一款单芯片CMOS单刀双掷（SPDT）开关。采用亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性。
该开关可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合ADI的新一代DAC和ADC使用。
接通时，ADG719的各开关在两个方向的导电性能相同。ADG719为先开后合式开关。
由于采用了先进的亚微米工艺，−3 dB带宽可以达到200 MHz以上。
ADG719提供6引脚SOT-23和8引脚MSOP两种封装。
ADG719-EP支持防务和航空航天应用。
产品特色
1.8 V至5.5 V单电源供电。ADG719具有高性能、低导通电阻和快速开关时间，在3 V和5 V供电时保证额定性能。
极低导通电阻RON(5 V时最大值为4Ω，3 V时最大值为10Ω）。电源电压为1.8 V时，整个温度范围内RON典型值为40Ω。
汽车应用温度范围：−40°C至+125°C。
导通电阻平坦度(RFLAT(ON))：0.75Ω（典型值）。
−3 dB带宽:大于200 MHz.
低功耗，CMOS结构可确保功耗较低。
快速接通时间tON/断开时间tOFF。
小型、6引脚SOT-23和8引脚MSOP封装。
应用
电池供电系统
通信系统
采样保持系统
音频信号路由
视频开关
机械式舌簧继电器的替代产品
该开关可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合ADI的新一代DAC和ADC使用。
接通时，ADG719的各开关在两个方向的导电性能相同。ADG719为先开后合式开关。
由于采用了先进的亚微米工艺，−3 dB带宽可以达到200 MHz以上。
ADG719提供6引脚SOT-23和8引脚MSOP两种封装。
ADG719-EP支持防务和航空航天应用。
产品特色
1.8 V至5.5 V单电源供电。ADG719具有高性能、低导通电阻和快速开关时间，在3 V和5 V供电时保证额定性能。
极低导通电阻RON(5 V时最大值为4Ω，3 V时最大值为10Ω）。电源电压为1.8 V时，整个温度范围内RON典型值为40Ω。
汽车应用温度范围：−40°C至+125°C。
导通电阻平坦度(RFLAT(ON))：0.75Ω（典型值）。
−3 dB带宽:大于200 MHz.
低功耗，CMOS结构可确保功耗较低。
快速接通时间tON/断开时间tOFF。
小型、6引脚SOT-23和8引脚MSOP封装。
应用
电池供电系统
通信系统
采样保持系统
音频信号路由
视频开关
机械式舌簧继电器的替代产品
ADG719BRTZ-REEL7中文参数
开关类型:SPDT（单刀双掷）
导通电阻（RON）:1Ω（典型值，+5V供电）
电源电压范围:1.8V-5.5V
带宽:200MHz（-3dB，+3V供电）
开关时间（tON）:35ns（+5V供电）
关断隔离:-80dB（10MHz时）
静态电流:0.1μA（典型值）
封装:6引脚SOT-23（BRTZ后缀）
温度范围:-40°C至+125°C
导通电阻（RON）:1Ω（典型值，+5V供电）
电源电压范围:1.8V-5.5V
带宽:200MHz（-3dB，+3V供电）
开关时间（tON）:35ns（+5V供电）
关断隔离:-80dB（10MHz时）
静态电流:0.1μA（典型值）
封装:6引脚SOT-23（BRTZ后缀）
温度范围:-40°C至+125°C

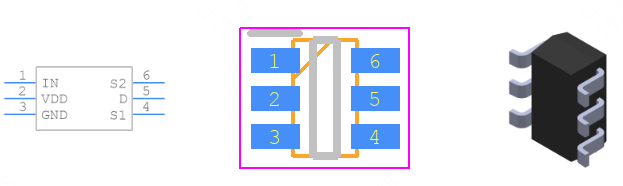

ADG719BRTZ-REEL7引脚图
