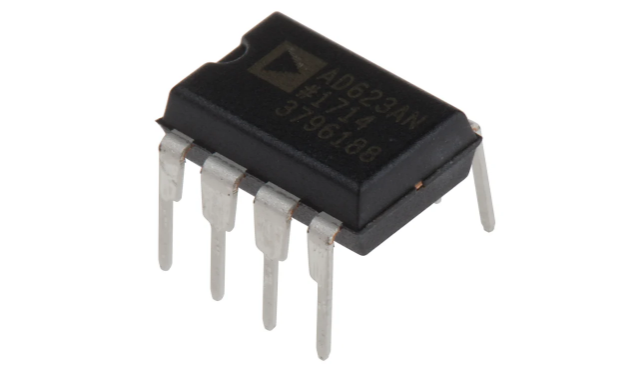

AD623ANZ

厂商名称：ADI

元件分类：仪表放大器

中文描述：

仪器放大器，1个放大器，200?V，0.3 V/?s，800 kHz，2.7V至12V，±2.5V至±6V，DIP

英文描述：

Single-Supply，Rail-to-Rail，Low Cost Instrumentation Amplifier

数据手册：

在线购买：立即购买

AD623ANZ概述

AD623ANZ是单电源，轨到轨，低成本仪表放大器，采用8pin DIP封装。这种易于使用的仪表放大器可在3V至12V电源上提供轨至轨输出摆幅。AD623允许单增益设置电阻器编程，并符合8引脚业界标准引脚输出配置，从而为用户提供了卓越的灵活性。AD623配置为无需外部电阻即可获得单位增益（G=1），并且可以通过外部电阻将其编程为最高增益为1000。通过提供随增益增加而增加的出色CMRR，它将误差降至最低。低功耗（3 V时为1.5mW），宽电源电压范围和轨至轨输出摆幅使AD623成为电池供电应用的理想选择。在低电源电压下工作时，轨到轨输出级可最大化动态范围。

比分立设计更高的性能

单电源和双电源操作

低功耗，最大电源电流为550?A

增益范围从1（无电阻）到1000

摆率0.3V/?s

1KHz时的RTI噪声为35nV/√Hz（G=1）

60Hz时80dB的共模抑制（CMR），源不平衡度为1Kohm（G=1）

G=1时800KHz的小信号-3dB带宽

30?s的建立时间达到0.01％（G=1）

工作温度范围为-40°C至85°C

应用

信号处理，医用，工业

AD623ANZ中文参数

电源类型	双，单	最低工作温度	-40°C
封装类型	PDIP	最高工作温度	+85°C
安装类型	通孔	最大输入电阻值	2GΩ
典型单电源电压	3 V，5 V，9 V	最小CMRR	70dB
引脚数目	8	长度	9.27mm
典型双电源电压	±3 V, ±5 V	高度	3.43mm
轨对轨	轨到轨输出	尺寸	9.27 x 7.24 x 3.43mm
最大输入偏置电压	0.2mV	宽度	7.24mm
